Audi Q7 - Bedienungsanleitung: BedieneLemente auf einen Blick

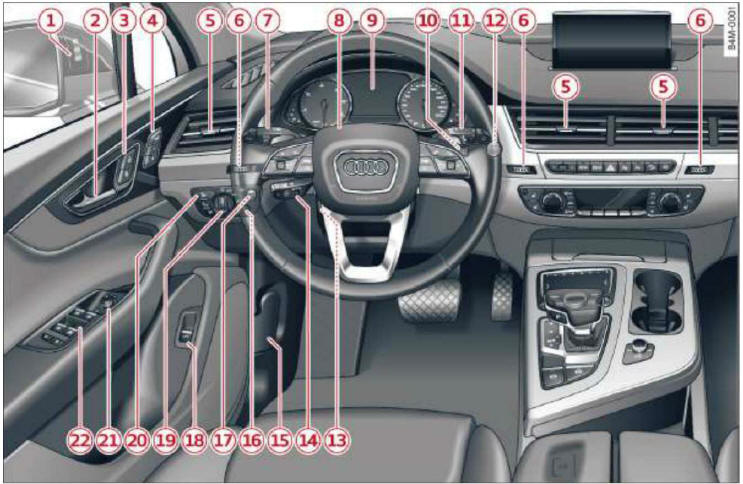

Abb. 1 Cockpit: linker Teil

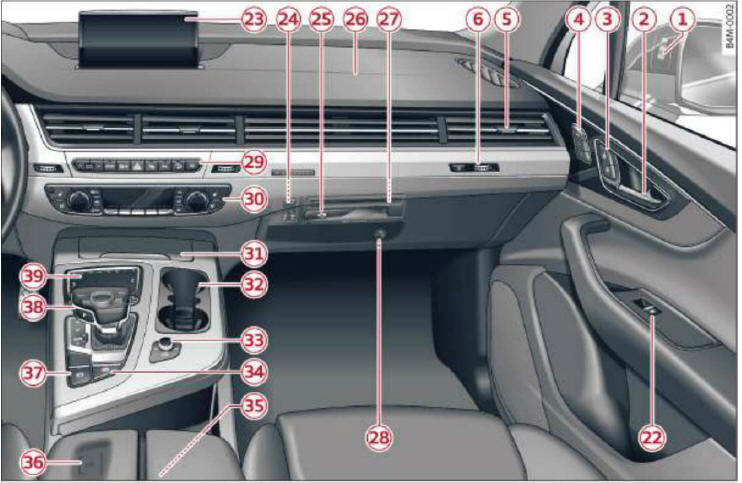

Abb. 2 Cockpit: rechter Teil
Anzeige side assist, Ausstiegswarnung
Türgriff
Zentralverriegelungsschalter
Memorytasten
Luftaustrittsdüse
Rändelrad für Luftaustrittsdüse und Taste für
Breitbanddüse, je nach Ausstattung
Bedienhebel für:
- Blinker und Fernlicht
- Fernlichtassistent
- Active lane assist
- Stauassistent
Multifunktionslenkrad mit:
- Hupe
- Fahrer-Airbag
- Bedientasten für Fahrerinformationssystem
- Bedientasten für Audio/Video, Telefon, Navigation und Sprachdialogsystem
- Taste
/Lenkradheizung
- Schaltwippen
Kombiinstrument
Tageskilometerzähler zurücksetzen
Bedienhebel für Scheibenwisch / Waschanlage
Taste
bzw. Taste
(Plug-in-Hybrid-Antrieb)
Lenkradeinstellung, je nach Ausstattung:
Bedienhebel für:
- Geschwindigkeitsregelanlage
- Geschwindigkeitsbegrenzer
- Adaptive cruise control
Entriegelung für Motorraumklappe
Instrumentenbeleuchtung
Taste für Head-up Display ein-/aus-schalten, Höhe
einstellen
Schalter für:
- Gepäckraumklappe
- Entriegelung Tankklappe (PLug-in-Hybrid-Antrieb)
Lichtschalter
Tasten für:
- Allwetterlicht
- Nachtsichtassistent
- Nebelschlussleuchte
Elektrische Außenspiegelverstellung
Elektrische Fensterheber
Infotainment-Display
Beifahrer-Airbag abschalten
Abschließbares Handschuhfach
Beifahrer-Airbag
Laufwerke für CD, DVD, SIM-/SD-Karten
Drehschalter für gekühltes Handschuhfach
Je nach Ausstattung Taste für:
- driveselect
- Hybrid-Modi
(Plug-in-Hybrid-Antrieb)
- Start-Stop-System
- Elektronische Stabilisierungskontrolle (ESC)
- Warnblinkanlage
- Parkassistent/Anhängerassistent
- Einparkhilfe
- Bergabfahrassistent
- Infotainment-Display ein-/aus-fahren
Klimaanlage
Aschenbecher und Zigarettenanzünder
Getränkehalter und Aufnahme für Fahrzeugschlüssel
Ein-/Ausschaltknopf für Infotainment
Anfahrassistent
Mittelarmlehne mit Ablagefach, je nach Ausstattung
mit:
- AUX-Eingang/USB-Ladebuchse
- Audi music interface
- Audi phone box
Motor anlassen bei einer Störung
Elektromechanische Parkbremse
Wählhebel für Automatikgetriebe
Infotainment-Bedieneinheit
Hinweis
- Einige der hier aufgeführten Ausstattungen gehören nur zu bestimmten Modellausführungen
oder sind Mehrausstattungen.
- Bei Fahrzeugen mit Rechtslenkung* weicht die Anordnung der Bedienelemente
zum Teil von der auf gezeigten Anordnung ab. Die Symbole, die die Bedienelemente
markieren, sind jedoch gleich.
Übersicht KombiinstrumentDas Kombiinstrument ist die Informationszentrale für den Fahrer.
Abb. 3 Übersicht Kombiinstrument (analog)
Abb. 4 Übersicht Kombiinstrument (Audi Virtual cockpit)
& ...
