Audi Q7 - Bedienungsanleitung: Lade-Dock

Gilt für: Fahrzeuge mit Plug-in-Hybrid-Antrieb und Lade-Dock

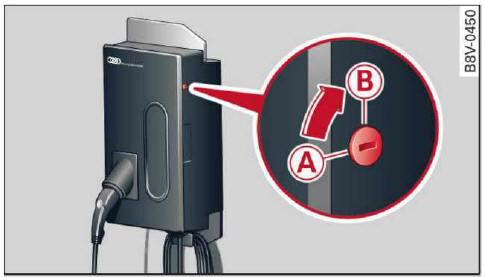

Abb. 126 Lade-Dock öffnen/schließen

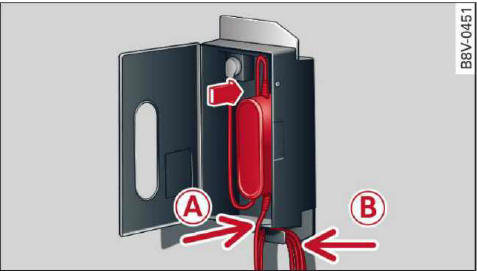

Abb. 127 Lade-Dock: Ladesystem einhängen

Sie können das Ladesystem im Lade-Dock verstauen.

Lade-Dock öffnen/schließen

► Ent-/verriegeln Sie ggf. das Lade-Dock mit dem beigelegten Schlüssel in Öffnungsstellung bzw. Schließstellung
Abb. 126.

► Öffnen/schließen Sie die Tür des Lade-Docks.

Ladesystem in das Lade-Dock einhängen

► Öffnen Sie die Tür des Lade-Docks.

â–º Legen Sie die Bedieneinheit zuerst unten, dann oben in die Rastnasen des Lade-Docks ein.

► Drücken Sie die Bedieneinheit nach hinten und lassen Sie sie einrasten.

► Führen Sie das Fahrzeugkabel durch die Öffnung Abb. 127.

► Wickeln Sie die nicht benötigte Kabellänge um den Adapter .

â–º Stecken Sie das Netzkabel in die Steckdose im Lade-Dock ein.

► Schließen Sie die Tür.

► Nach dem Laden können Sie den Fahrzeugladestecker , Abb. 123 in die Halterung der Lade-Dock-Tür einhängen
Abb. 126.

Ladesystem aus Lade-Dock entnehmen

► Öffnen Sie die Tür des Lade-Docks.

â–º Stecken Sie das Netzkabel aus der Steckdose im Lade-Dock aus.

â–º Wickeln Sie das Kabel vom Adapter ab.

► Um die Bedieneinheit aus der Halterung zu lösen, drücken Sie die Entriegelungswippen oberhalb der Bedieneinheit -Pfeil- Abb. 127.

Hinweis

• Halten Sie die Tür des Lade-Docks immer geschlossen.
• Legen Sie keine Gegenstände auf der Tür bzw. dem Lade-Dock ab.
