Audi Q7 - Bedienungsanleitung: Ladeclip

Audi Q7 - Bedienungsanleitung / e-tron / Laden mit dem Audi e-tron Ladesystem / Ladeclip

Gilt für: Fahrzeuge mit Plug-in-Hybrid-Antrieb und Ladeclip

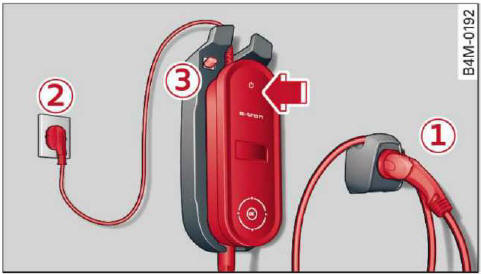

Abb. 128 Ladeclip: Ladesystem einhängen

Ladesystem in Ladeclip einhängen

► Legen Sie die Bedieneinheit zuerst unten, dann oben in die Rastnasen des Ladeclips ein.

► Drücken Sie die Bedieneinheit nach hinten -Pfeil- Abb. 128 und lassen Sie diese einrasten.

► Wickeln Sie die nicht benötigte Kabellänge um die Ladesteckeraufnahme .

► Stecken Sie das Netzkabel in die Steckdose .

► Nach dem Laden können Sie den Fahrzeugladestecker , Abb. 123 in die Ladesteckeraufnahme
einhängen Abb. 128.

Ladesystem aus Ladeclip entnehmen

► Ziehen Sie das Netzkabel aus der Steckdose .

► Wickeln Sie das Kabel von der Ladesteckeraufnahme ab.

► Um die Bedieneinheit aus der Halterung zu lösen, drücken Sie den Verriegelungsmechanismus nach oben Abb. 128
