Audi Q7 - Bedienungsanleitung: Laden

Allgemeines

Gilt für: Fahrzeuge mit Plug-in-Hybrid-Antrieb

Zum Laden stehen zwei Varianten zur Verfügung:

• Laden an öffentlichen Ladesäulen mit speziellem Ladekabel .
• Laden an Haushalts- und Industriesteckdosen mit dem Audi e-tron Ladesystem «.

Umgebungsbedingungen für den Umgang mit dem Ladesystem

• Betriebstemperatur -25 °C bis +35 °C
• Luftfeuchtigkeit 5 % bis 95 % nicht kondensierend
• maximal 4000 m über NN
• geschützt gegen Staub und Spritzwasser (IP54)

Warnhinweise für den Umgang mit dem Ladesystem

ACHTUNG
Nicht fachgerecht installierte Steckdosen können beim Laden der Hochvoltbatterie über
den Fahrzeugladeanschluss zu Stromschlag oder Brand führen.

• Montage und Erstinbetriebnahme des Hausanschlusses für das Audi e-tron Ladesystem dürfen nur von einer qualifizierten Elektro-fachkraft durchgeführt werden. Die Elektro-fachkraft ist dabei für das Einhalten der bestehenden Normen und Vorschriften vollständig verantwortlich.
• Vergewissern Sie sich, dass der gewählte La-deanschluss für eine Entnahme der angegebenen Stromstärke geeignet ist.
• Vergewissern Sie sich, dass die Haushaltssteckdose geerdet und vor Wasser geschützt ist.
• Das Audi e-tron Ladesystem darf nur in ordnungsgemäß geerdeten Stromnetzen betrieben werden. Der Betrieb in nicht geerdeten Netzen (z. B. IT-Netze) ist nur mit dem Audi e-tron Ladesystem ohne Schutzleiterüberwachung möglich.
• Sicherheitshinweise in der Montageanleitung der Audi Lade-Dock* oder des Audi Ladeclips* beachten.

ACHTUNG
Falscher Umgang mit den Steckerkontakten kann zu Stromschlag oder Brand führen.

• Die Kontakte am Fahrzeugladeanschluss und des Audi e-tron Ladesystems nicht berühren.
• Keine Gegenstände in den Fahrzeugladeanschluss oder in das Audi e-tron Ladesystem einführen.
• Steckdosen und Steckerverbindungen vor Feuchtigkeit, Wasser und anderen Flüssigkeiten schützen.

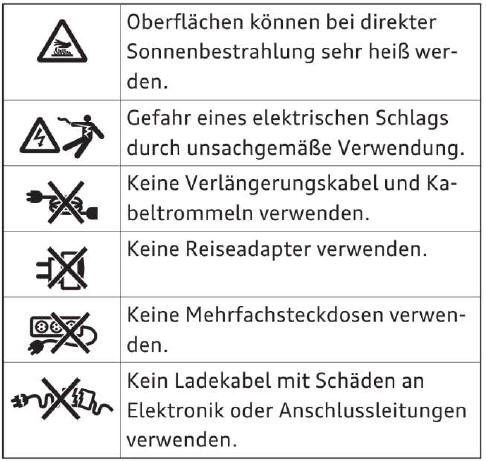

ACHTUNG
Die Verwendung eines beschädigten oder fehlerhaften Ladekabels sowie einer beschädigten oder fehlerhaften Steckdose, eine unsachgemäße Verwendung des Audi e-tron Ladesystems oder ein Nichtbeachten der Sicherheitshinweise können Kurzschlüsse, Stromschläge, Explosionen, Brände oder Verbrennungen verursachen.

• Beschädigtes und/oder verschmutztes Audi e-tron Ladesystem nicht verwenden. Kabel und Steckverbindung vor Nutzung auf Beschädigungen und Verschmutzung prüfen.
• Das Audi e-tron Ladesystem ausschließlich an fachgerecht installierten und unbeschädigten Steckdosen sowie fehlerfreien Elekt-roinstallationen anschließen.
• Keine Verlängerungskabel, Kabeltrommeln, Mehrfachsteckdosen und (Reise-)Adapter verwenden.
• Das Audi e-tron Ladesystem während eines Gewitters von der Infrastruktur trennen.
• Keine Veränderungen oder Reparaturen an elektrischen Bauteilen vornehmen.
• Das Audi e-tron Ladesystem und die Stecker niemals in Wasser tauchen.
• Das Audi e-tron Ladesystem ausschließlich dann reinigen, wenn die Bedieneinheit vollständig vom Stromnetz und vom Fahrzeug getrennt ist. Zur Reinigung ein trockenes Tuch verwenden.

ACHTUNG
Die Bauteile des Audi e-tron Ladesystems können Funken auslösen und dadurch entflammbare oder explosive Dämpfe entzünden.

• Um das Risiko von Explosionen, insbesondere in Garagen zu reduzieren, sicherstellen, dass sich die Bedieneinheit beim Laden mindestens 50 cm über dem Boden befindet.
• Das Audi e-tron Ladesystem nicht in explosionsgefährdeten Bereichen verwenden.
• Das Audi e-tron Ladesystem ist ausschließlich zur Verwendung bei Audi Fahrzeugen und Fahrzeugen des Volkswagen Konzerns geeignet. Der Einsatz des Geräts bei Fahrzeugen anderer Hersteller ist nicht freigegeben.

.

Hinweis Verwenden Sie zum Laden
Ihres Fahrzeugs nur die werkseitigen Ladekabel von Audi oder des Volkswagen Konzerns.

• Für einen unterbrechungsfreien Ladebetrieb wird empfohlen, nur an Steckdosen zu laden, welche über einen separat abgesicherten Stromkreis angeschlossen sind.
• Es wird empfohlen NEMA-Steckdosen mit einer Nennstromstärke von mindestens 30 A oder Industriesteckdosen nach IEC 60309 zum Laden zu verwenden und die Ladestrombegrenzung auf 100% einzustellen.
• Beim Laden der Hochvoltbatterie über die Haushaltssteckdose/Industriesteckdose kann die Elektroinstallation bis zu ihrer maximalen Leistungsfähigkeit belastet werden. Es wird empfohlen, die zum Laden benutzten Elektroinstallationen regelmäßig von einer Elektrofachkraft überprüfen zu lassen.
• Während des Ladebetriebs kann es zu Einschränkungen beim Empfang der fahrzeugeigenen Radio- und TV-Empfangssysteme kommen.
