Audi Q7 - Bedienungsanleitung: Übersicht Ladesystem

Audi Q7 - Bedienungsanleitung / e-tron / Laden mit dem Audi e-tron Ladesystem / Übersicht Ladesystem

Gilt für: Fahrzeuge mit Plug-in-Hybrid-Antrieb

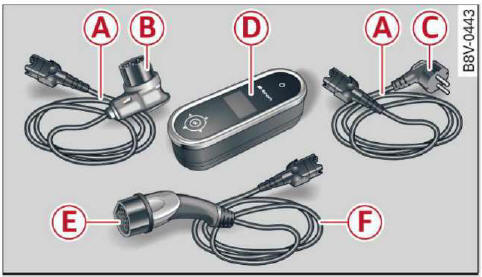

Abb. 123 Übersicht Audi e-tron Ladesystem

Netzkabel

Netzstecker (für Industriesteckdosen)

Netzstecker (für Haushaltssteckdosen)

Bedieneinheit

Fahrzeugladestecker (Anschlussstecker für das
Fahrzeug)

Fahrzeugkabel

Das Netzkabel wird am oberen Ende der Bedieneinheit
und das Fahrzeugkabel am unteren Ende der Bedieneinheit
eingesteckt.

VORSICHT Das Ladesystem kann in
einem Temperaturbereich von -25 °C bis +35 °C betrieben werden. Folgendes sollte dabei beachtet werden:

Ladesystem vor Beanspruchungen wie Überfahren, Fall, Zug, Knicken und Quetschen schützen.
Es wird empfohlen, die Bedieneinheit während des Betriebs im Lade-Dock*/Ladeclip* zu betreiben .
Bedieneinheit nicht in Wasser tauchen oder mit Schnee oder Eis bedecken.

Hinweis

Das Audi e-tron Ladesystem beim Ladevorgang immer auf festem Untergrund abstellen.
Das Audi e-tron Ladesystem nicht dauerhaft direkter Sonneneinstrahlung aussetzen, um eine Überhitzung während des Betriebs zu vermeiden.
Bei einer Temperatur über 80 °C innerhalb der Bedieneinheit wird der Ladevorgang automatisch unterbrochen, bis die Temperatur wieder in den Normalbereich gesunken ist.

Laden mit dem Audi e-tron Ladesystem

...

Netz-/ Fahrzeugkabel anbringen / wechseln

Gilt für: Fahrzeuge mit Plug-in-Hybrid-Antrieb Abb. 124 Bedieneinheit: Kabel lösen Abb. 125 Bedieneinheit: Kabel befestigen Voraussetzungen: ► Der Ladevorgang der H ...
