Einführung

Gilt für: Fahrzeuge mit Rückfahrkamera

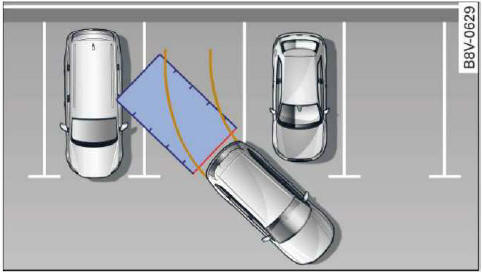

Abb. 186 Prinzipdarstellung: Hilfslinien beim Einparken

Die Rückfahrkamera unterstützt Sie mit eingeblendeten Hilfslinien beim Einparken oder Rangieren.

Gilt für: Fahrzeuge mit Rückfahrkamera

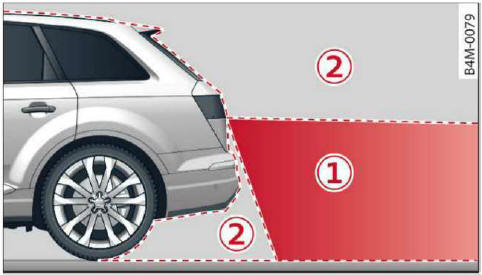

Abb. 187 Erfassungsbereich und nicht erfasster Bereich
der Rückfahrkamera

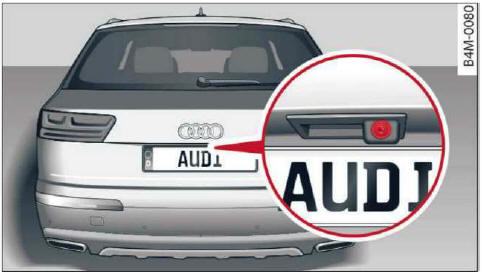

Abb. 188 Gepäckraumklappe: Einbauort der Rückfahrkamera

Die Rückfahrkamera befindet sich über dem hinteren Kennzeichenträger. Achten Sie darauf, dass die Linse der Rückfahrkamera Abb. 188 nicht durch Ablagerungen oder Ähnliches verdeckt wird, da diese die Funktion der Rückfahrkamera beeinträchtigen können. Hinweise zur Reinigung.

Der Erfassungsbereich der Rückfahrkamera entspricht Abb. 187. Im Display des Infotainments wird ausschließlich
dieser Bereich angezeigt. Gegenstände, die sich im nicht erfassten Bereich befinden, werden nicht angezeigt.

ACHTUNG

• Beachten Sie die Warnhinweise A in Allgemeines auf .
• Benutzen Sie das System aus Sicherheitsgründen nicht mehr, wenn die Position und der Einbauwinkel der Rückfahrkamera z. B. nach einem Unfall verändert wurde. Lassen Sie es von einem Fachbetrieb überprüfen.
• Nehmen Sie die Rückfahrkamera nur zur Unterstützung, wenn sie ein gutes und klares Bild liefert. Das Bild kann z. B. durch Gegenlicht, Schmutz auf der Linse oder durch einen Defekt beeinträchtigt sein.
• Verwenden Sie die Rückfahrkamera nur bei vollständig geschlossener Gepäckraumklappe. Achten Sie darauf, dass am Heck montierte Gegenstände nicht die Sicht der Rückfahrkamera verdecken.
• Die Kameralinse vergrößert und verzerrt das Blickfeld. Sie lässt Objekte auf dem Bildschirm verändert und ungenau erscheinen.
• In bestimmten Situationen erscheinen Personen oder Objekte im Display näher oder weiter entfernt:
  • Bei Objekten, die nicht den Boden berühren, wie z. B. der Stoßfänger eines geparkten Fahrzeugs, eine Anhängekupplung oder ein LKW-Heck. Nutzen Sie in diesem Fall nicht die Hilfslinien.
  • Wenn von einer waagrechten Fläche auf eine Steigung oder in ein Gefälle gefahren wird.
  • Wenn auf hervorstehende Gegenstände zugefahren wird.
  • Wenn das Fahrzeug zu hecklastig beladen ist.
• Gilt für: Fahrzeuge mit Luftfederung: Die Genauigkeit der Orientierungslinien und blauen Flächen nimmt ab, wenn das Fahrzeug angehoben/abgesenkt ist .

VORSICHT

• Beachten Sie die Warnhinweise in Allgemeines auf .


• Die orangefarbenen Orientierungslinien im Display des Infotainments stellen den Fahrweg des Fahrzeughecks in Abhängigkeit zum Lenkradeinschlag dar. Die Fahrzeugfront schwenkt gegenüber dem Heck stärker aus. Halten Sie genügend Abstand zu einem Hindernis, um nicht mit dem Außenspiegel oder einer Fahrzeugecke mit dem Hindernis zu kollidieren.

Gilt für: Fahrzeuge mit Rückfahrkamera

Einschalten

► Legen Sie den Rückwärtsgang ein, oder

► Drücken Sie die Taste in der Mittelkonsole,
Abb. 184. Ein kurzer Quittierton ertönt und die LED in der Taste leuchtet.

Ausschalten

► Fahren Sie schneller als 10 km/h vorwärts, oder

► Drücken Sie die Taste , oder

► Schalten Sie die Zündung aus.

Hinweis

• Die optische Anzeige im rechten Bereich des Displays soll helfen, den kritischen Fahrzeugbereich zu erkennen.
• Die Lautstärke der Signale sowie die Anzeige können Sie ändern .

Gilt für: Fahrzeuge mit Rückfahrkamera

Diese Ansicht kann beim Einporken in eine Garage oder Parklücke genutzt werden.

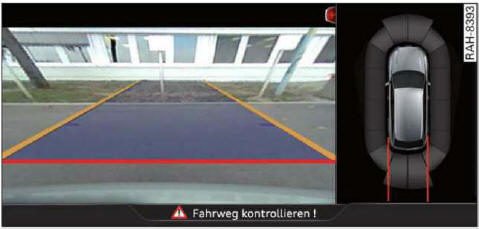

Abb. 189 Infotainment: Parklücke anpeilen

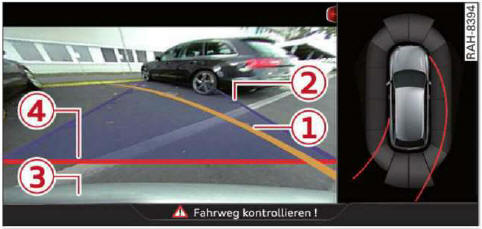

Abb. 190 Infotainment: Fahrzeug ausrichten

► Schalten Sie das Infotainment ein und legen Sie den Rückwärtsgang ein.

â–º Die orangefarbenen Orientierungslinien stellen
den Fahrweg des Fahrzeugs dar. Drehen Sie das Lenkrad, bis die orangefarbenen Orientierungslinien in die Parklücke zeigen Abb. 189. Mit Hilfe der Markierungen können Sie die Entfernung zu einem Hindernis abschätzen.
Jede Markierung entspricht ca. 1 m. Die blaue Fläche stellt eine Verlängerung des Fahrzeugumrisses um ca. 5 m nach hinten dar.

► Fahren Sie rückwärts und passen Sie während der Fahrt den Lenkradeinschlag mit Hilfe der orangefarbenen Orientierungslinien der Parklücke an in Allgemeine Hinweise auf ,
in Allgemeine Hinweise auf .
stellt den hinteren Stoßfänger dar. Fahren Sie spätestens
dann nicht weiter, wenn die rote Orientierungslinie an ein Hindernis grenzt!

Gilt für: Fahrzeuge mit Rückfahrkamera/Umgebungskameras und Anhängevorrichtung

Diese Ansicht hilft Ihnen, das Fahrzeug vor einem Anhänger zu positionieren.

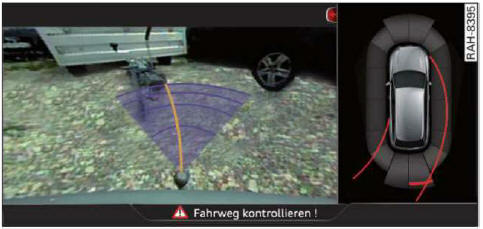

Abb. 191 Infotainment: Anhängeransicht

Voraussetzung: Die Anhängeransicht ist ausgewählt  .

► Sie können jetzt Ihr Fahrzeug vor dem Anhänger positionieren in Atigemeine Hinweise auf ,
in Allgemeine Hinweise auf . Die orangefarbene
Orientierungslinie markiert den zu erwartenden Weg der Anhängekupplung. Mit Hilfe der blauen Linien können Sie die Entfernung zur Anhängekupplung des Anhängers abschätzen.
