Arbeiten im Motorraum

Bei allen Arbeiten im Motorraum ist besondere Vorsicht geboten!

Bei Arbeiten im Motorraum, z. B. Prüfen und Nachfüllen von Betriebsflüssigkeiten, können Verletzungen, Verbrühungen, Unfall- und Brandgefahren entstehen. Deshalb müssen die nachfolgend aufgeführten Warnhinweise und die allgemeingültigen Sicherheitsregeln unbedingt beachtet werden. Der Motorraum des Fahrzeuges ist ein gefährlicher Bereich!

ACHTUNG

• Stellen Sie den Motor ab.
• Schalten Sie die Zündung aus.
• Schließen Sie die Parkbremse.
• Wählen Sie die Getriebeposition P.
• Lassen Sie den Motor abkühlen.
• Halten Sie Kinder vom Motorraum fern.
• Verschütten Sie niemals Betriebsflüssigkeiten über den heißen Motor. Diese Flüssigkeiten (z. B. der im Kühlmittel enthaltene Frostschutz) können sich entzünden!
• Vermeiden Sie Kurzschlüsse an der elektrischen Anlage!
• Bei Arbeiten im Motorraum müssen Sie auch bei ausgeschalteter Zündung damit rech-
  nen, dass sich der Kühlerventilator von selbst einschaltet - Verletzungsgefahr!
• Öffnen Sie niemals den Verschlussdeckel des Kühlmittelbehälters, solange der Motor warm ist. Das Kühlsystem steht unter Druck!
• Zum Schutz von Gesicht, Händen und Armen vor heißem Dampf oder heißer Kühlflüssigkeit sollten Sie den Verschlussdeckel beim Öffnen mit einem großen Lappen abdecken.
• Entfernen Sie auf keinen Fall die Motorabdeckung - Verbrennungsgefahr!
• Falls bei laufendem Motor Prüfarbeiten durchgeführt werden müssen, geht eine zusätzliche Gefährdung von sich drehenden Teilen (z. B. Keilrippenriemen, Generator, Kühlerventilator) und von der Hochspannungszündanlage aus.
• Ist bei stehendem Fahrzeug und laufendem Motor eine Fahrstufe eingelegt, darf auf gar keinen Fall unachtsam Gas gegeben werden (z. B. von Hand vom Motorraum aus). Das Fahrzeug setzt sich sonst sofort in Bewegung - Unfallgefahr!
• Beachten Sie zusätzlich die nachfolgend aufgeführten Warnhinweise, wenn Arbeiten an dem Kraftstoffsystem notwendig sind:
  • Rauchen Sie nicht.
  • Arbeiten Sie niemals in der Nähe von offenen Flammen.
  • Halten Sie immer einen funktionsfähigen Feuerlöscher bereit.
• Alle Arbeiten an Batterien oder an der elektrischen Anlage in Ihrem Fahrzeug können Verletzungen, Verätzungen, Unfall- und Brandgefahren entstehen lassen. Aus diesem Grund dürfen alle Arbeiten nur von einem Fachbetrieb durchgeführt werden.

VORSICHT Achten Sie beim Nachfüllen
von Betriebsflüssigkeiten darauf, dass die Flüssigkeiten auf keinen Fall verwechselt werden. Andernfalls sind schwerwiegende Funktionsmängel und Motorschäden die Folge! Umwelthinweis Damit Undichtigkeiten
rechtzeitig erkannt werden, sollten Sie den Boden unter dem Fahrzeug regelmäßig kontrollieren. Sind dort Flecken durch Öl oder andere Betriebsflüssigkeiten zu sehen, bringen Sie das Fahrzeug zur Überprüfung in die Werkstatt.

Hinweis Bei Fahrzeugen mit Rechtslenkung*
befinden sich einige der nachfolgend beschriebenen Behälter auf der anderen Motorraumseite.

Motorraumklappe öffnen/schließen

Die Motorraumklappe wird von innen entriegelt.

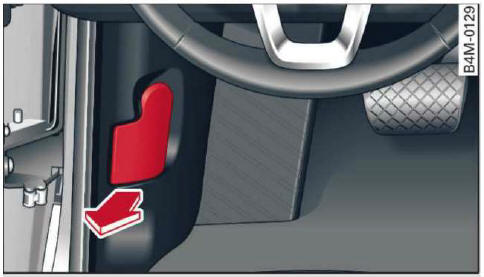

Abb. 353 Fußraum Fahrerseite: Entriegelungshebel

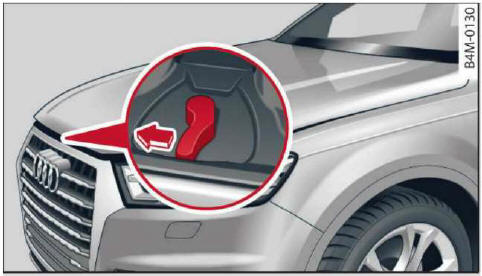

Abb. 354 Entriegelte Motorraumklappe: Hebe

Stellen Sie sicher, dass die Scheibenwischerarme nicht von der Frontscheibe weggeklappt sind. Andernfalls können Lackschäden entstehen.

Motorraumklappe öffnen

► Gilt für: Fahrzeuge mit Plug-in-Hybrid-Antrieb: Schalten Sie die Zündung aus, bevor Sie die Motorraumklappe entriegeln, andernfalls könnte der Verbrennungsmotor automatisch starten.

► Ziehen Sie bei geöffneter Fahrertür den Hebel unterhalb der Instrumententafel in Pfeilrichtung Abb. 353.

â–º Heben Sie die Motorraumklappe etwas an .

► Drücken Sie den Hebel Abb. 354 in Pfeilrichtung. Dabei werden die Fanghaken entriegelt.

► Öffnen Sie die Motorraumklappe.

Motorraumklappe schließen

► Ziehen Sie die Motorraumklappe so weit nach unten, bis die Kraft der Gasdruckfedern überwunden ist.

► Lassen Sie dann die Motorraumklappe mit leichtem Schwung in die Verriegelung fallen -nicht nachdrücken! .

ACHTUNG

• Öffnen Sie niemals die Motorraumklappe, wenn Sie sehen, dass Dampf oder Kühlmittel aus dem Motorraum austritt - Verbrühungsgefahr! Warten Sie so lange, bis kein Dampf oder Kühlmittel mehr austritt.
• Aus Sicherheitsgründen muss die Motorraumklappe im Fahrbetrieb immer fest geschlossen sein. Deshalb sollten Sie immer nach dem Schließen der Motorraumklappe prüfen, ob die Verriegelung richtig eingerastet ist. Das ist der Fall, wenn sich die Motorraumklappe an den vorderen Ecken nicht mehr anheben lässt.
• Sollten Sie während der Fahrt bemerken, dass die Verriegelung nicht eingerastet ist, halten Sie sofort an, und schließen Sie die Motorraumklappe - Unfallgefahr!

Motorraumübersicht

Die wichtigsten Kontrollpunkte.

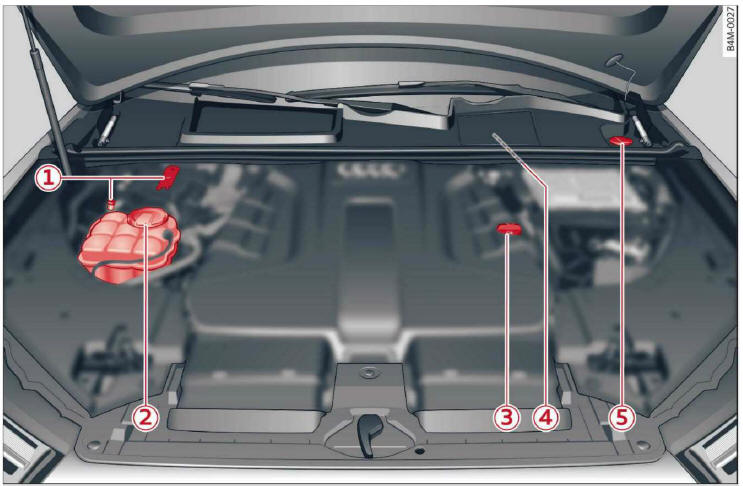

Abb. 355 Typische Anordnung der Behälter und der Motoröl-Einfüllöffnung

Fremdstart-Punkte (+) unter einer Abdeckung, (-)
mit Sechskantkopf

Kühlmittelausgleichsbehälter ()

Motoröl-Einfüllöffnung ()

Bremsflüssigkeitsbehälter ()

Scheibenwaschbehälter ()

Der Kühlmittelausgleichsbehälter und die Motoröl-Einfüllöffnung Abb. 355 (Position und ) können sich je
nach Motorausführung an unterschiedlichen Positionen befinden.

  Hinweis Plug-in-Hybrid-Antrieb*:
Beachten Sie die Hinweise für den Kühlmittelausgleichsbehälter auf und für die Fahrzeugbatterie auf .
