Sicherungen wechseln

Eine durchgebrannte Sicherung ist am durchgeschmolzenen Metallstreifen erkennbar.

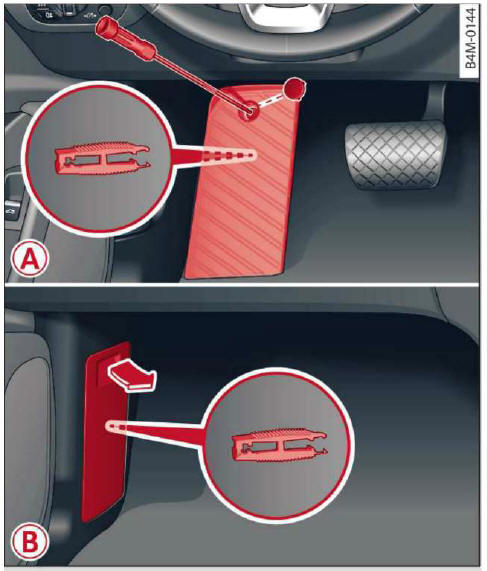

Abb. 381 Fahrerfußraum (Linkslenker):
Fußstütze, Beifahrerfußraum (Rechtslenker): Abdeckung

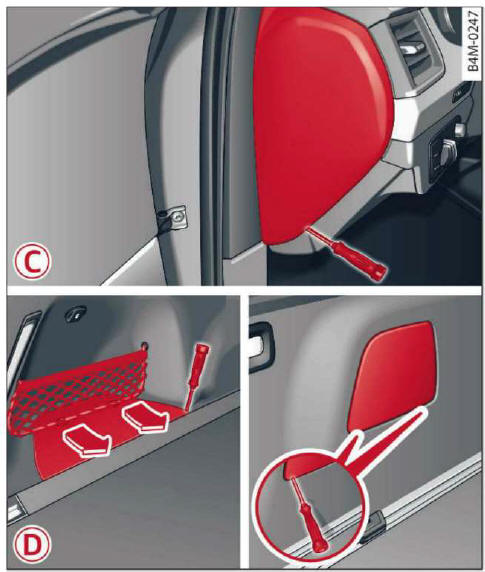

Abb. 382 Cockpit Fahrerseite (Linkslenker/Rechtslenker):
Abdeckung, Gepäckraum links: Abdeckung (Ausschnitt
rechts nur bei Plug-in-Hybrid-Antrieb*)

Die Sicherungen befinden sich im Fußraum unter der Fußstütze (Linkslenker) Abb. 381 bzw. hinter einer Abdeckung
(Rechtslenker) . Weitere Sicherungen
befinden sich an der Stirnseite des Cockpits (Fahrerseite) Abb. 382 und unter der linken Abdeckung
im Cepäckraum .

► Schalten Sie die Zündung und alle Verbraucher aus.

► Finden Sie in den folgenden Tabellen heraus, welche Sicherung zu dem Verbraucher gehört.

â–º Entnehmen Sie aus dem Bordwerkzeug den Schraubendreher und den umsteckbaren Torx-einsatz.

► Entfernen Sie die Fußstütze bzw. die entsprechende Abdeckung.

► Ziehen Sie ggf. den farbigen Kunststoffbügel aus dem Sicherungsträger, Abb. 383. Der Kunststoffbügel kann danach entsorgt werden.

► Nehmen Sie die Klammer von der Rückseite der Fußstütze bzw. der Abdeckung

â–º Ziehen Sie die Sicherung mit der Klammer heraus

► Ersetzen Sie die durchgebrannte Sicherung nur durch eine Sicherung gleicher Stärke.

► Bringen Sie die Fußstütze bzw. die Abdeckung wieder an.

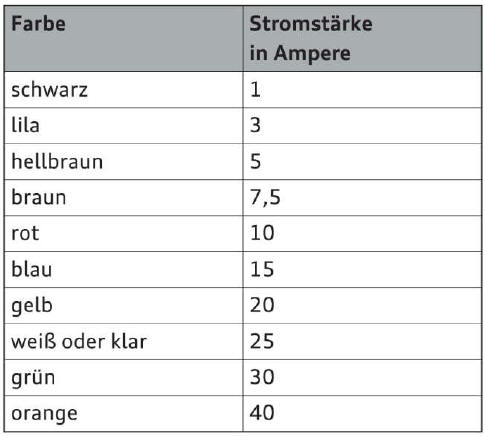

Farbkennzeichnung der Sicherungen

ACHTUNG Reparieren
Sie Sicherungen nicht und ersetzen Sie niemals eine durchgebrannte Sicherung durch eine Sicherung mit höherer Amperezahl. Es können Schäden an der elektrischen Anlage auftreten - Brandgefahr! VORSICHT
Brennt eine neu eingesetzte Sicherung nach kurzer Zeit wieder durch, muss die elektrische Anlage so schnell wie möglich von einem Fachbetrieb überprüft werden.

Hinweis

• Nicht belegte Sicherungsplätze sind in den folgenden Tabellen nicht aufgeführt.
• Einige der in den folgenden Tabellen aufgeführten Ausstattungen gehören nur zu bestimmten Modellausführungen oder sind Mehrausstattungen.

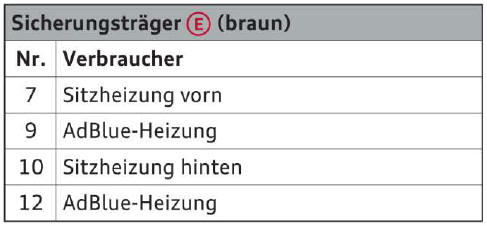

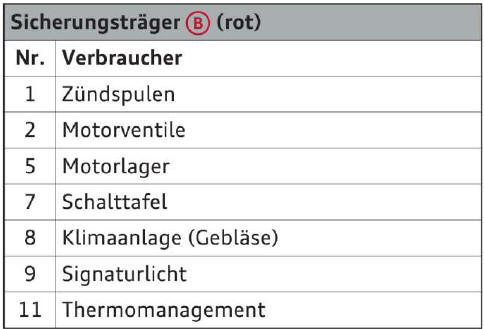

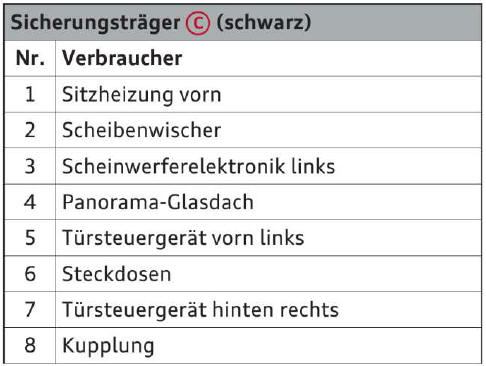

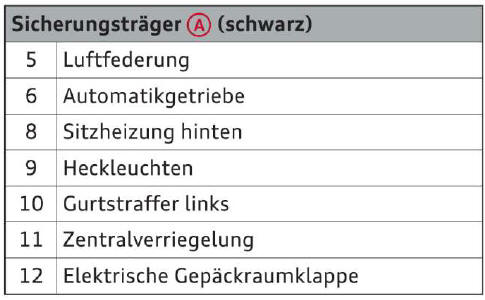

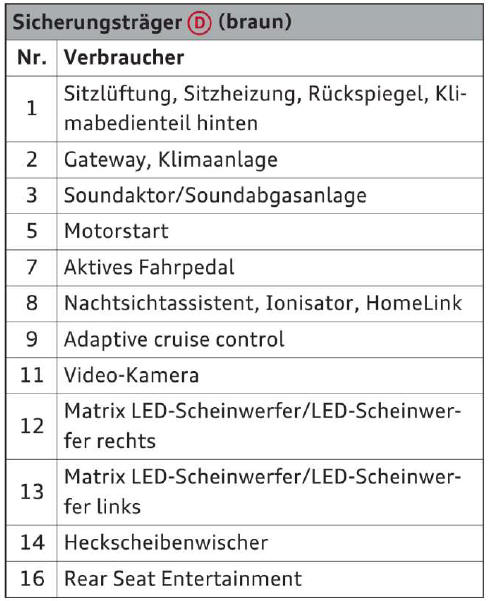

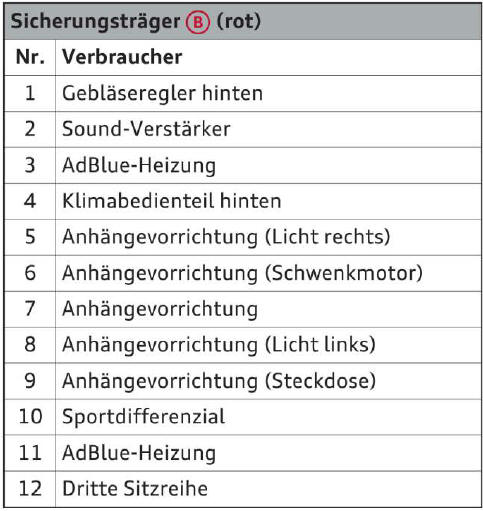

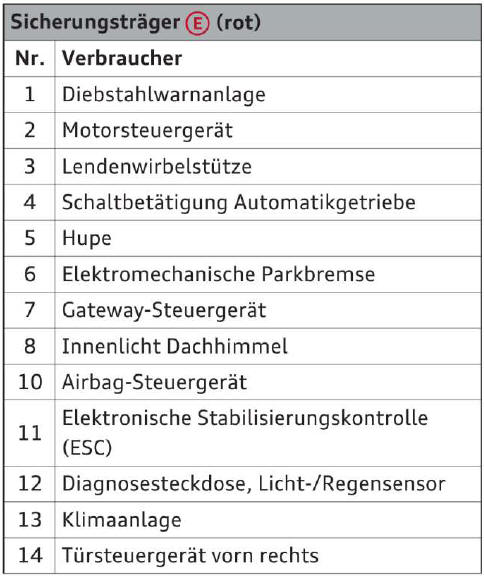

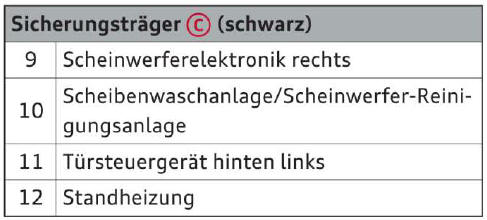

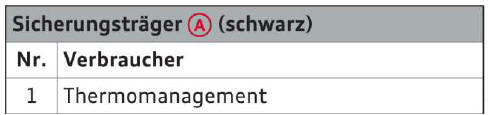

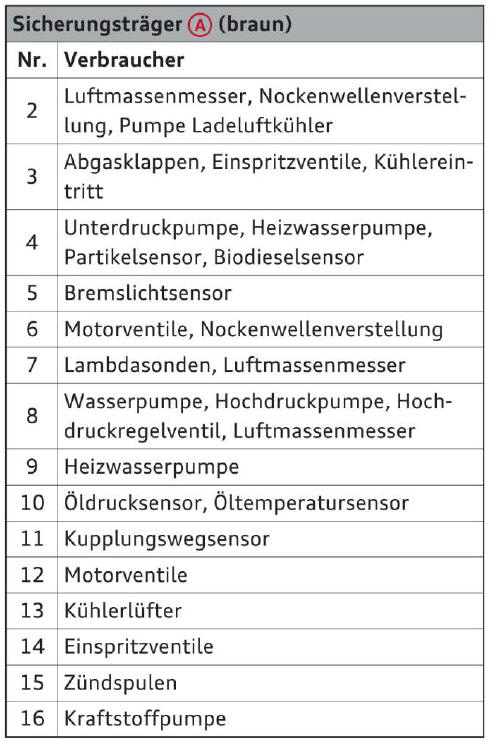

Sicherungsbelegung - Fahrer-/Beifahrer-fußraum

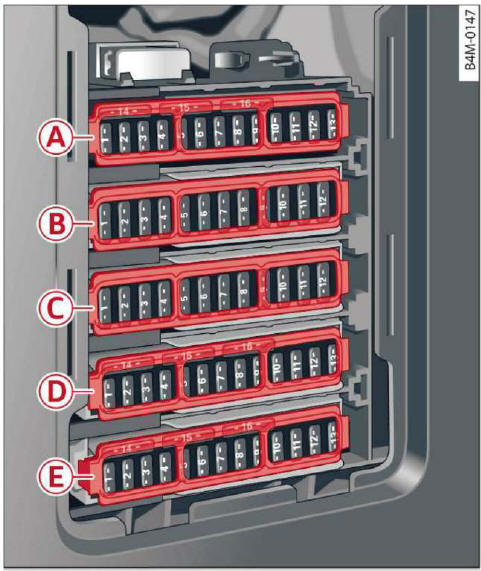

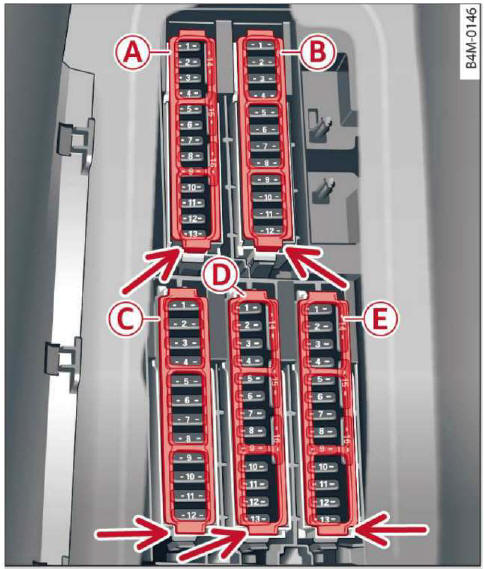

Abb. 383 Fahrerfußraum (Linkslenker): Sicherungsträger mit Kunststoffbügel

Abb. 384 Beifahrerfußraum (Rechtslenker): Sicherungsträger mit Kunststoffbügel

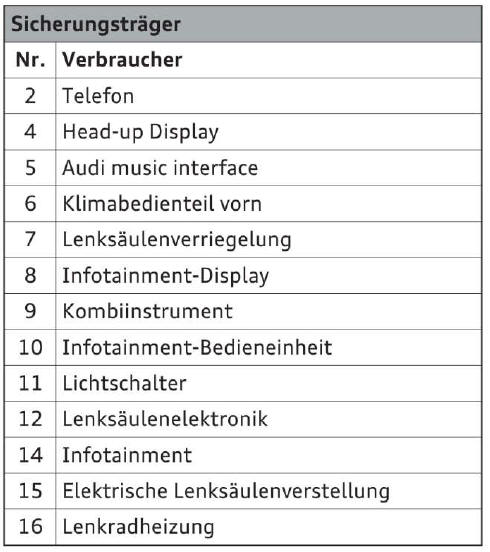

Sicherungsbelegung - Cockpit Fahrerseite

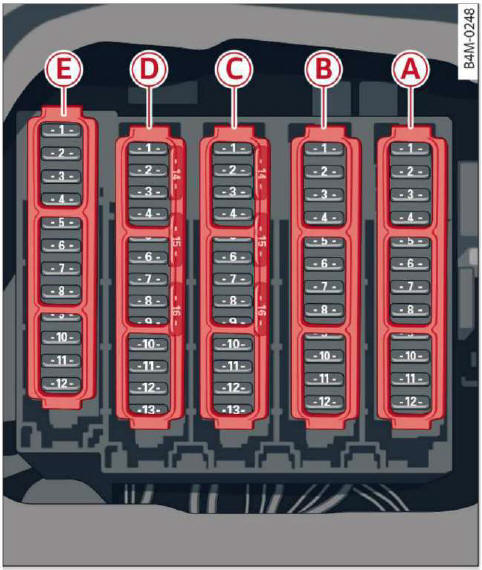

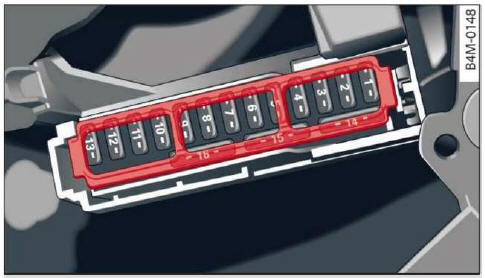

Abb. 385 Cockpit Fahrerseite: Sicherungsträger mit Kunststoffbügel

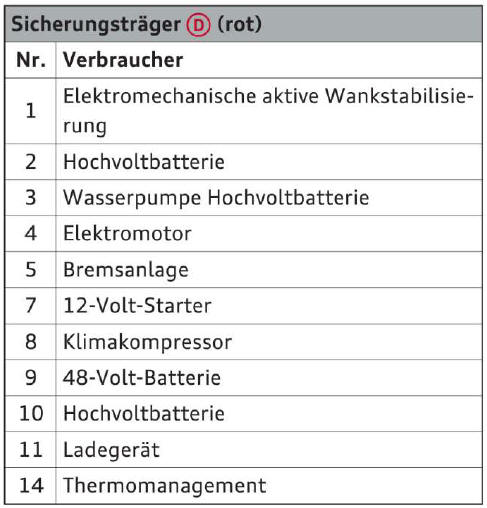

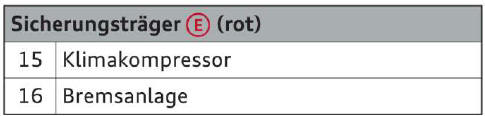

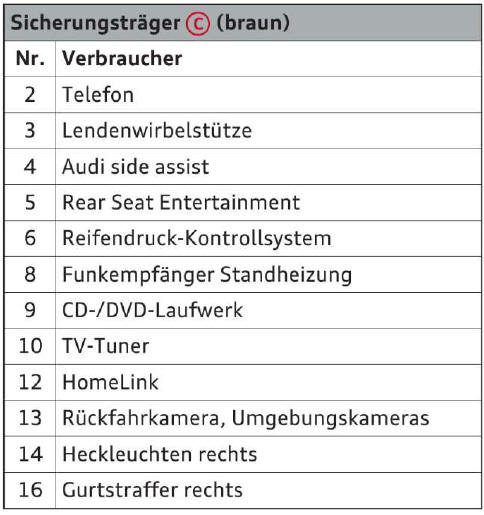

Sicherungsbelegung - Gepäckraum links

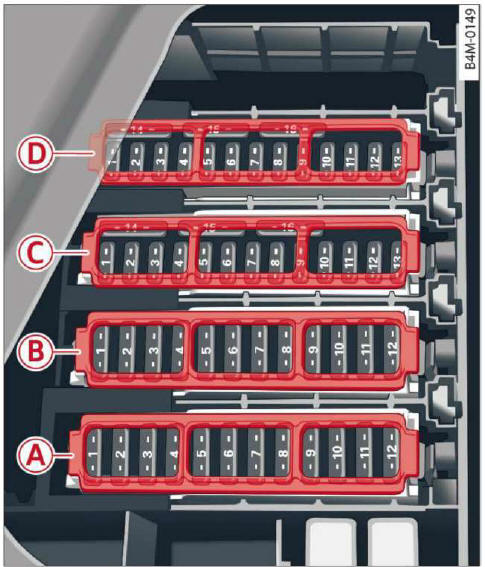

Abb. 386 Cepäckraum links: Sicherungsträger mit Kunststoffbügel

Abb. 387 Cepäckraum links: Sicherungsträger mit Kunststoffbügel (Plug-in-Hybrid-Antrieb*)
