Nissan Micra (2002) - Reparaturanleitung: Radio aus-und einbauen

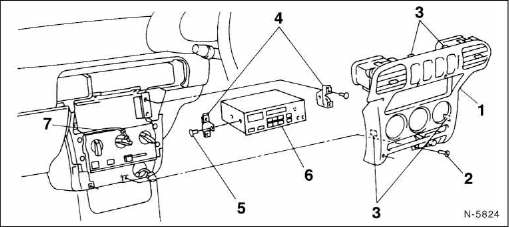

Radio im micra der generation II:

1. Verkleidung
2.  anbauschraube
3.  haltezungen
4.  halterung
5.  schraube
6.  radio
7.  antennenkabel

Achtung: im handel sind radios mit einer codenummer erhältlich.

Die codenummer dient als diebstahlschutz. Nach jedem anschließen des radios muß eine bestimmte codenummer eingegeben werden, sonst kann das radio nicht in betrieb genommen werden. Falls das radio codiert ist, radiocode vor abklemmen der batterie oder ausbau des radios feststellen. Ist der code nicht bekannt, kann nur der hersteller das autoradio wieder in betrieb nehmen. Die individuelle codenummer ist meist im radio-paß angegeben. Er sollte nicht im fahrzeug aufbewahrt werden.

• Batterie-massekabel (-) von der batterie abklemmen.

Achtung: dadurch werden die elektronischen speicher gelöscht, wie zum beispiel der motorfehlerspeicher oder radiocode. Vor dem abklemmen der batterie sollten auch die hinweise im kapitel "batterie aus- und einbauen " durchgelesen werden.

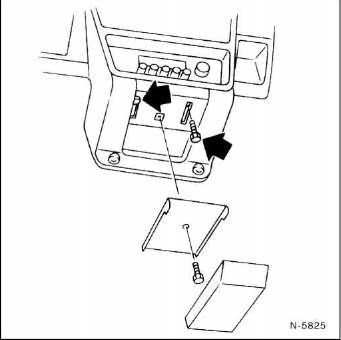

• Micra-generation i: ascher herausziehen und schrauben von unten her lösen abbildung.
•  Radio und einbauhalterung abschrauben. Radio gleichmäßig herausziehen, dabei nicht verkanten.
• Massekabel von der radiorückseite abschrauben beziehungsweise abziehen.
• Steckverbindungen für lautsprecher und antenne herausziehen, mehrfachsteckverbindung für stromversorgung abziehen. Falls das radio nicht mit den serienmäßigen mehrfachsteckern angeschlossen ist, kabel vor dem abziehen kennzeichnen, damit sie beim einbau nicht vertauscht werden.

Einbau

• Elektrische anschlüsse an der rückseite des radiogerätes anbringen.
•  Radio in die mittelkonsole eindrücken und anschrauben.
•  Vordere mittelkonsole einbauen.
•  Batterie-massekabel (-) anklemmen.
•  Radio einschalten und funktion überprüfen. Falls ein radio mit anti-diebstahl-codierung eingebaut ist, zuvor geheimcode eingeben.
•  Zeituhr einstellen.

Hinweise für den nachträglichen radioeinbau

Achtung: wird das serienmäßige anschlußkabel nicht verwendet, unbedingt darauf achten, daß keine unisolierten kabel frei herumliegen. Ein sonst möglicher kurzschluß kann zu einem kabelbrand führen.

•  Darauf achten, daß nur typgeprüfte entstörsätze (mit allgemeiner betriebserlaubnis, abe) verwendet werden, sonst kann die zulassung des fahrzeuges erlöschen. Im handel gibt es speziell auf den nissan abgestimmte entstörsätze mit einbauanleitung.
•  Radio auf antenne abstimmen. Dazu schwachen mittelwellensender etwa bei 1400 khz einstellen. Ist kein sender vorhanden, kann auch das rauschen zum abstimmen verwendet werden. Antennenabgleichschraube (vorn links im radiogehäuse) mit kleinem schraubendreher verdrehen, bis der beste empfang oder der höchste rauschpegel erreicht ist. Achtung: dabei abgleichschraube nur maximal '/¼ umdrehung verdrehen.
