Nissan Micra (2002) - Reparaturanleitung: Stabantenne aus- und einbauen / antennenstab auswechseln

Ausbau

• Radio ausbauen und antennenkabel abziehen.
• Bindfaden oder geeignete schnur am antennenkabel anbinden, um den späteren einbau zu erleichtern.
• Vordere fußraumverkleidung ausbauen.

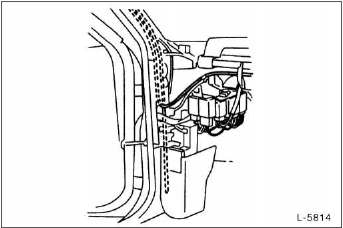

• Antennenkabel aus der halterung herausnehmen. Beim micra der i. Generation, außerdem antennen-massekabel an der seitenwand abschrauben.

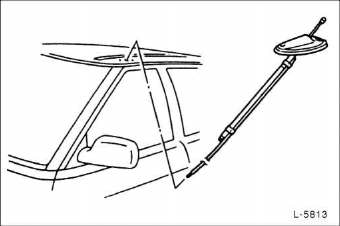

• Antenne am dach abschrauben und nach oben herausziehen.

Einbau

• Antennenkabel und ablaßschlauch mit hilfe der schnur in die dachöffnung einführen und durchziehen.

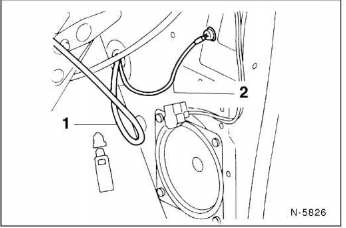

• Micra-generation i: antennen-massekabel - 2 - an der seitenwand, in der nähe des lautsprechers, anschrauben.

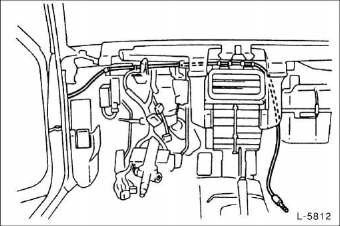

•  Antennenkabel - 1 - hinter der armaturentafel verlegen
•  Antenne am radio anschließen und empfang prüfen.
• Vordere fußraumverkleidung einbauen.
• Radio einbauen und antenne abstimmen.

Antennenstab auswechseln

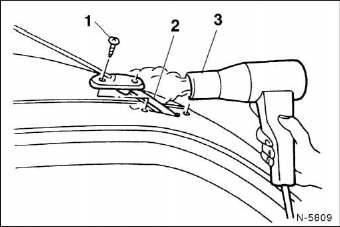

• Der antennenstab kann auch einzeln ersetzt werden, zum beispiel wenn er abgeknickt wurde. Dazu 2 befestigungsschrauben - 1 - lösen und antenne etwas herausziehen.
•  Führungshülse - 2 - mit einem heißluftfön - 3 - erwärmen und vom antennenfuß nach unten abziehen.

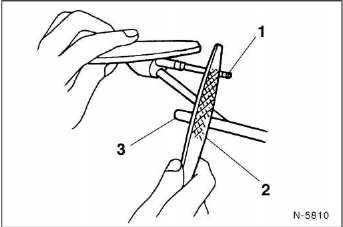

• Anschlag - 1 - am ende des antennenstabs mit einer feile - 2 - oder einer feinen säge abschneiden. 3 - Führungshülse.
•  Antennenstab nach oben aus dem antennenfuß herausziehen.

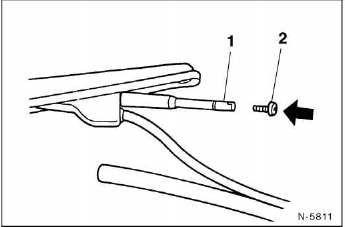

• Neuen antennenstab - 1 - (ersatzteil) in den antennenfuß einführen. Schraube - 2 - am gewinde mit handelsüblichem schraubensicherungsmittel bestreichen und einschrauben.
•  Führungshülse aufdrücken, antennenfuß einsetzen und anschrauben.

Armaturentafel-schalter aus- und einbauen

Ausbau

• Betreffenden schalter ausschalten.

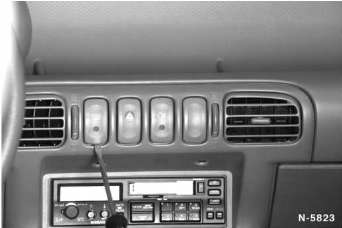

Die abbildung zeigt das armaturenbrett im micra der II. Generation.

•  Breiten schraubendreher unten am schalter ansetzen und schalter aushebeln. Stoff zwischenlegen.
•  Mehrfachstecker hinten am schalter abziehen, dabei sicherungsklinke niederdrücken.

Einbau

• Mehrfachstecker aufdrücken, er muß hörbar einrasten.
•  Funktion des schalters prüfen.
•  Schalter einsetzen und einclipsen.
