Nissan Micra (2002) - Reparaturanleitung: Scheinwerfer aus- und einbauen

Ausbau

• Motorhaube öffnen.
•  Batterie-massekabel (-) von der batterie abklemmen.

Achtung: dadurch werden die elektronischen speicher gelöscht, wie zum beispiel der motorfehlerspeicher oder radiocode. Vor dem abklemmen der batterie sollten auch die hinweise im kapitel "batterie aus- und einbauen " durchgelesen werden.

•  Falls vorhanden, scheinwerfer-wischerarm ausbauen.
• Steckverbindungen für glühlampen und scheinwerferhöhenverstellung (falls vorhanden) trennen. Beim micra der I. Generation begrenzungsleuchte ausbauen.
•  Kühlergrill ausbauen.

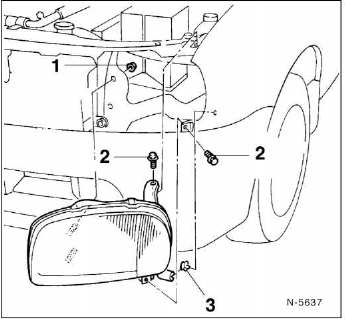

• 2 Muttern - 1 - sowie 2 schrauben - 2 - abschrauben, scheinwerfer aus tülle - 3 - herausnehmen. Die abbildung zeigt den micra der ii. Generation.

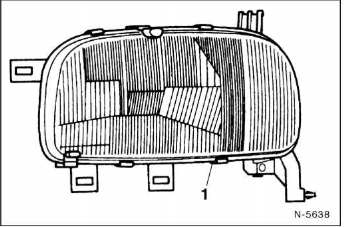

Hinweis: beim micra der ii. Generation kann der scheinwerfer nach dem ausbau zum auswechseln von streuscheiben und reflektor zerlegt werden. Dazu die halteklammern -1-abhebein.

Einbau

• Scheinwerfer in die tülle einsetzen. Sämtliche schrauben in umgekehrter reihenfolge wie ausgebaut mit 5 nm, also nur ganz leicht, festschrauben.
•  Kühlergrill einbauen.
•  Glühlampen anschließen.
•  Batterie-massekabel (-) anklemmen.
•  Falls vorhanden, zeituhr einstellen sowie diebstahlcode für das radio eingeben.
•  Scheinwerfer einstellen.

Scheinwerfer einstellen

Für die verkehrssicherheit ist die richtige einstellung der scheinwerfer von großer bedeutung. Die exakte einstellung der scheinwerfer ist nur mit einem spezialeinstellgerät möglich.

Es wird deshalb nur gezeigt, wo die scheinwerfer eingestellt werden können und welche bedingungen zum richtigen einstellen der scheinwerfer erfüllt sein müssen.

•  Reifen mit vorgeschriebenem reifendruck füllen.
•  Das unbeladene fahrzeug muß mit 75 kg (eine person) auf dem fahrersitz belastet und der kraftstofftank gefüllt sein. Anschließend das fahrzeug mindestens einige meter rollen, damit sich die federn richtig einstellen.
•  Fahrzeug auf ebene fläche stellen.
•  Leuchtweitenregulierung auf "0" stellen.
•  Die scheinwerfer dürfen nur bei abblendlicht eingestellt werden. Das neigungsmaß beträgt für normalscheinwerfer 12 cm auf 10 m entfernung. Bei nebelscheinwerfern beträgt es 20 cm auf 10 m entfernung.

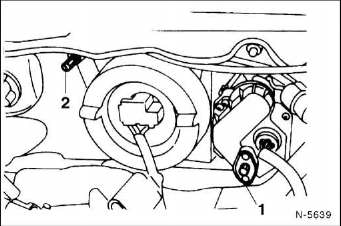

Hinweis: die abbildung zeigt den rechten scheinwerfer im micra der ii. Generation von der rückseite her gesehen.

1 - Höhenverstellung; 2 - links-/rechts-verstellung
