Nissan Micra (2002) - Reparaturanleitung: Der vorderradbremssattel

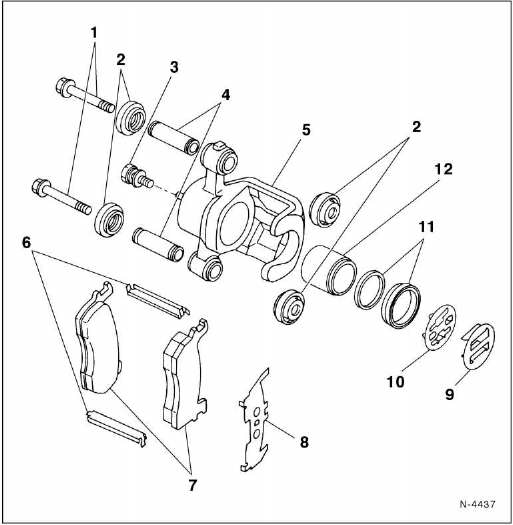

Bremssattelübersicht, micra-generation I

1. Führungsschrauben, 40 nm
2.  gummimanschetten
3. schraube, 20 nm
4.  führungshülsen
5.  kolbengehäuse
6.  haltefedern
7.  bremsbeläge
8.  äußeres zwischenblech
9. inneres zwischenblech a
10.  inneres zwischenblech b
11.  kolbendichtring und manschette
12.  kolben

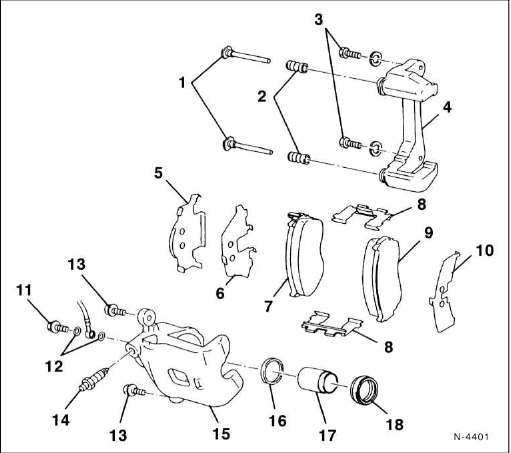

Bremssattelübersicht, micra-generation II

1. Führungsstifte
2. stiftmanschetten
3. schrauben, 60 nm, ab 8/00:140 nm
4.  bremsträger
5.  zwischenblech-deckel
6.  inneres zwischenblech
7.  innerer bremsbelag
8.  haltefedern
9. äußerer bremsbelag
10. äußeres zwischenblech
11. anschlußschraube, 30 nm, ab 8/00: 20 nm
12.  kupferdichtringe nach ausbau immer ersetzen.
13.  Führungsstift-schrauben, 30 nm
14.  entlüftungsventil, 10 nm
15. kolbengehäuse
16.  kolben-dichtring nach ausbau immer ersetzen.
17. Kolben
18. nsacchhu tazuksabpapue immer ersetzen.
