Nissan Micra (2002) - Reparaturanleitung: Zylinderkopf aus-und einbauen

Dieselmotor

Ausbau

• Kühlmittel ablassen.
•  Keilriemen ausbauen.
•  Zahnriemen ausbauen entsprechendes kapitel.
•  Vorderes abgasrohr vom krümmer abschrauben.
•  Alle schläuche, leitungen und glühkerzenkabel abziehen.
•  Luftkanal sowie luftfilter ausbauen.
•  Gaszug ausbauen.
•  Halterung am ansaugkrümmer abschrauben.
•  Führungsrohr für ölmeßstab abschrauben.

• Zylinderkopfdeckel abschrauben, dazu schrauben in numerischer reihenfolge von 1 bis 8 lösen.

• Zylinderkopfschrauben in 3 durchgängen in umgekehrter reihenfolge von 10 bis 1 herausdrehen:

1.  Durchgang: schrauben 1/2 umdrehung lösen.
2.  Durchgang: schrauben 1 umdrehung lösen.
3.  Durchgang: schrauben herausdrehen.

•  Zylinderkopf mit krümmer vom zylinderblock abheben.

  1 - Schwungrad.

Einbau

• Zylinderkopffläche auf risse und verformungen prüfen.
•  Zylinderkopffläche mit stahllineal und fühlerblattlehre auf verzug prüfen. Die unebenheiten dürfen maximal 0,05 mm betragen.
•  Zylinderkopfdichtung mit beschriftung nach oben auflegen.
•  Länge der zylinderkopf-dehnschrauben messen, bei überschreitung der maximal-länge schrauben durch neue ersetzen: sechskantschrauben - 197,5 mm, torxschrauben - 1 9 7 , 1 mm.
•  Bei allen zylinderkopfschrauben gewinde und auflagefläche mit molykote g rapid plus bestreichen.

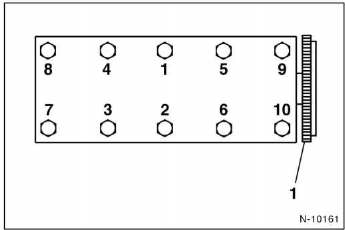

•  Zylinderkopf auf zylinderblock auflegen, schrauben eindrehen und in 2 stufen in numerischer reihenfolge von 1 bis 10 festziehen abbildung n-10161:

1.  Stufe mit drehmomentschlüssel: 40 nm.
2. Stufe mit starrem schlüssel weiterdrehen: 255 - 265.

• Zahnriemen einbauen entsprechendes kapitel.
•  Ventilspiel prüfen entsprechendes kapitel.

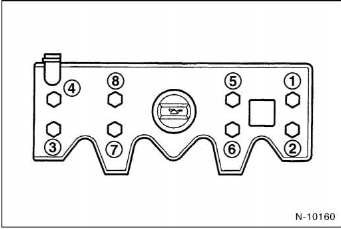

•  Zylinderkopfdeckel anschrauben, dazu schrauben in 2 stufen in numerischer reihenfolge von 1 bis 8 festziehen, siehe abbildung n-10160.

1.  Stufe: 1/2 umdrehung.
2.  Stufe: 10nm.

•  Vorderes abgasrohr anschrauben.
•  Einspritzleitungen anschrauben.
•  Der weitere einbau erfolgt in umgekehrter ausbaureihenfolge.
