Nissan Micra (2002) - Reparaturanleitung: Generator zerlegen / kohlebürsten ersetzen

Die kohlebürsten des generators verschleißen recht langsam; im schnitt sind sie nach etwa 120.000 Km abgenutzt.

Es empfiehlt sich, die kohlebürsten vorsorglich etwas früher auszuwechseln, dazu muß der generator zerlegt werden.

Mitsubishi-generator zerlegen (micra-generation I)

• Generator ausbauen.
•  3 Durchgangsschrauben abschrauben und herausziehen.

  Schraubendreher mit flacher spitze zwischen ständer und vorderer halterung einführen und beide teile trennen.

  Achtung: schraubendreher nicht zu weit hineinschieben, sonst kann der ständer zerkratzt werden. Beim trennen der beiden teile darauf achten, daß die um den umfang des hinteren lagers gespannte anschlagfeder nicht wegspringt.

•  Den läufer vorsichtig in einen schraubstock einspannen und riemenscheibe an der zentralschraube abschrauben.

  Riemenscheibe mit lüfterrad und distanzbuchse abnehmen.

•  Gleichrichter vom hinteren generatordeckel abschrauben.
•  Hintere halterung und ständer voneinander trennen.

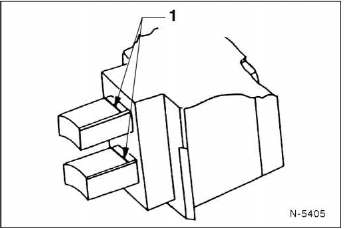

• Kohlebürstenlänge prüfen: die kohlebürsten dürfen nicht bis zur verschleißmarke - 1 - abgenutzt sein, andernfalls ersetzen. Außerdem müssen sie sich in den führungen leicht hin- und herbewegen lassen.
•  Zum ersetzen der kohlebürsten die anschlußlitzen auslöten.
•  Schleifringe am läufer auf verschleiß prüfen, gegebenenfalls feinstüberdrehen und polieren. Mindestdurchmeser der schleifringe: 32,4 mm.
•  Beide läuferlager auf leichten lauf prüfen, gegebenenfalls auswechseln. Das hintere lager ist aufgepreßt, zum wechseln werden geeignete abzieh- und aufpreßwerkzeuge benötigt.

Zusammenbau

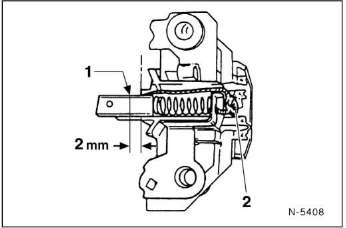

• Kohlebürsten und federn in den bürstenhalter einsetzen und anschlüsse verlöten. 2 = Lötstellen abbildung.

  Überstehende litze abschneiden. Anschlußdrähte so anlöten, daß die verschleißgrenzlinie - 1 - der bürste gegenüber dem ende des bürstenhalters um etwa 2 mm heraussteht.

•  Damit beim anlöten der neuen bürsten kein lötzinn in der litze hochsteigen kann, anschlußlitze der bürsten mit einer flachzange fassen. Achtung: durch hochsteigendes lötzinn würde die litze steif und die kohlebürste unbrauchbar werden.
•  Nach dem einbau neue kohlebürsten auf leichten lauf in den bürstenhaltern prüfen.
•  Ständer am hinteren gehäuse anschrauben.
•  Gleichrichter anschrauben.
•  Vorderes lagerschild mit distanzbuchse und bundbuchse aufsetzen.
•  Lüfterrad mit riemenscheibe und federring aufsetzen und mutter mit 80 nm festziehen.

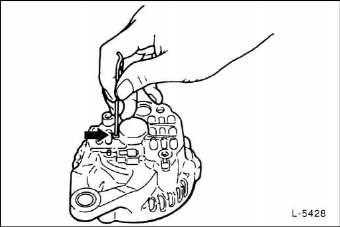

• Vor dem zusammenbau des gehäuses die bürsten in den halter drücken und in dieser lage befestigen. Dazu mit dem finger die bürsten in den bürstenhalter schieben, einen draht (0 = 2 mm, länge = 4 0 - 5 0 mm), wie in der abbildung gezeigt, durch die bohrung des hinteren lagerschildes stecken und dadurch die bürsten in eingedrücktem zustand halten.
• Generatorgehäuse zusammenfügen.
• Gehäuse mit 3 durchsteckschrauben zusammenschrauben.

Achtung: draht für bürstenarretierung aus der bohrung hinten am generator herausziehen. Dabei nicht die schleifringe des läufers beschädigen.

•  Sicherstellen, daß sich der generator leicht von hand durchdrehen läßt.
•  Generator einbauen.

Bosch-generator zerlegen (micra-generation II)

• Generator ausbauen.

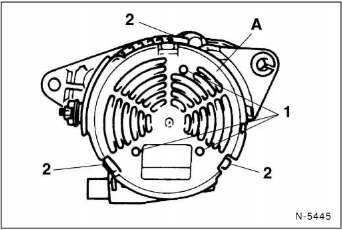

• 3 Schrauben - 1 - aus der hinteren gehäusehälfte - a - herausdrehen.
•  3 Sicherungsklammern - 2 - herausziehen und hintere gehäusehälfte abnehmen.
•  2 Schrauben herausdrehen, mit denen der steckverbinder/ kohlebürstenträger am gehäuse befestigt ist. Hinweis: kohlebürstenhalter und leistungstransistor sind mit der steckverbinder-leiterplatte verlötet und können nicht getrennt werden. Bei defekt eines teils, gesamte baugruppe ersetzen.

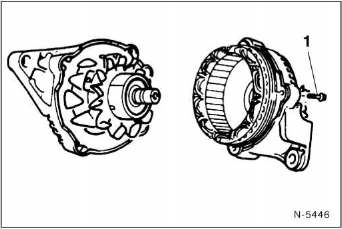

• 4 Schrauben - 1 - herausdrehen und ständer vom läufer trennen. Hinweis: die ständer-erregerwicklung ist mit dem spannungsregler/diodensatz verlötet und kann nicht getrennt werden. Bei defekt eines teils, gesamte baugruppe ersetzen.
• Schleifringe am läufer auf verschleiß prüfen, gegebenenfalls feinstüberdrehen und polieren. Mindestdurchmeser der schleifringe: 15,3 mm.
•  Beide läuferlager auf leichten lauf prüfen, gegebenenfalls auswechseln. Zum wechseln werden geeignete abzieh- und aufpreßwerkzeuge benötigt.

• Kohlebürsten überprüfen. Sie müssen erneuert werden, wenn ihr maß - b - 10 mm oder weniger beträgt. Außerdem müssen sie leicht in der führung hin- und hergleiten.

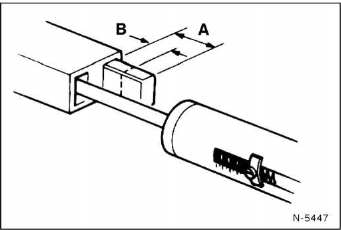

•  Federspannung prüfen. Die werkstatt hat dazu ein spezielles meßgerät abbildung. Zum messen die bürstenfeder in den halter drücken. Sollwert: mindestens 1,9 n, entspricht etwa 195 g druck.

Zusammenbau

• Der zusammenbau erfolgt in umgekehrter reihenfolge wie die zerlegung.
•  Sicherstellen, daß sich der generator leicht von hand durchdrehen läßt.
•  Generator einbauen.
