Nissan Micra (2002) - Reparaturanleitung: Kabelstecker trennen / verbinden

Zum trennen der steckverbinder am sicherungskasten oder an den elektrischen verbrauchern nicht an den kabeln, sondern am stecker selbst ziehen.

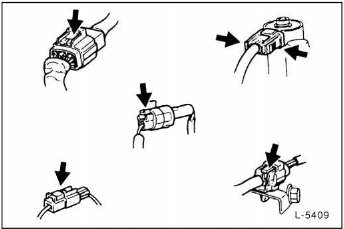

Achtung: die stecker sind mit unterschiedlichen sicherungen ausgestattet. Sicherungslaschen an den mit einem - pfeil - gekennzeichneten stellen herunterdrücken, gleichzeitig stecker trennen. Bei einigen steckern muß die lasche angehoben werden.

• Beim anschließen die stecker zusammendrücken, bis die sicherung einrastet (klickt).

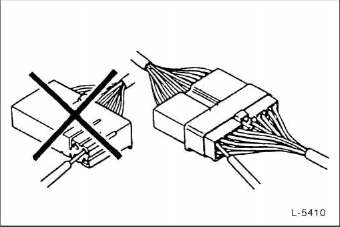

• Bei der durchgangsprüfung oder spannungsmessung mit einem meßgerät dürfen die prüfspitzen nur an der steckerrückseite (kabelseite) eingeführt werden abbildung. Werden die prüfspitzen in die steckbuchsen eingeführt, werden diese verbogen, was zu späteren wackelkontakten führen kann.

Achtung: bei wasserdichten steckverbindungen (im motorraum) kann die prüfspitze nicht von der kabelseite hineingesteckt werden. In diesem fall steckverbindung trennen. Darauf achten, daß beim hineinstecken der prüfspitze die klemme nicht beschädigt wird.

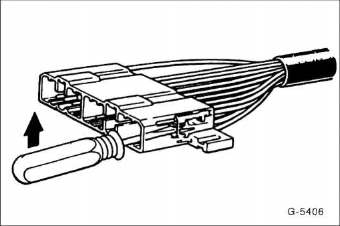

• Soll eine anschlußklemme im stecker ersetzt werden, von der offenen seite her einen schmalen schraubendreher zwischen spreizfahne und anschlußklemme einschieben.

  Spreizfahne hochdrücken und anschlußklemme am kabel nach hinten herausziehen. Neue anschlußklemme eindrücken, bis sie einrastet. Am kabel ziehen, um zu prüfen, ob die klemme sicher gehalten wird.

Sicherungsbelegung

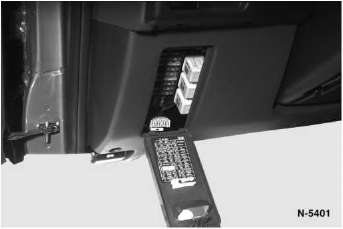

Die sicherungen befinden sich im sicherungskasten links unten am armaturenbrett. Die sicherungsbelegung kann je nach fahrzeugtyp unterschiedlich sein. Eine übersicht der aktuellen sicherungsbelegung befindet sich auf der sicherungskasten- abdeckung sowie in der betriebsanleitung des fahrzeugs.

Micra-generation I:

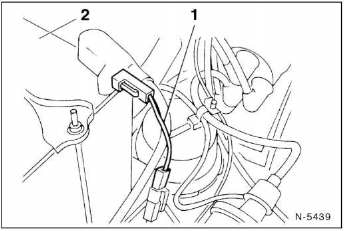

1 - Schmelzbrandsicherung; 2 - batterie

• Stromkreise mit hoher stromaufnahme, wie anlasseranlage, generator und zündanlage sind mit einer schmelzbrandsicherung direkt am batterie-pluspol gesichert.

Achtung: die schmelzbrandsicherung darf nicht mit kunststoffband umwickelt werden oder mit anderen kunststoffteilen in berührung kommen. Ob eine schmelzbrandsicherung durchgeschmolzen ist, läßt sich entweder durch sichtkontrolle oder abtasten mit den fingern feststellen. Im zweifelsfall durchgang mit prüflampe oder ohmmeter prüfen.

Micra-generation II:

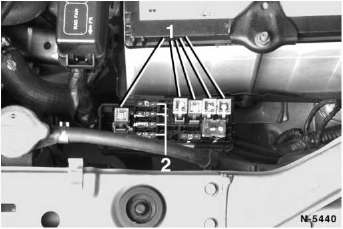

• Die hauptsicherungen - 1 - sind in einem kasten im motorraum vor der batterie untergebracht. Hier befinden sich zudem weitere standardsicherungen - 2 - zum abnehmen des sicherungskastendeckels, seitliche lasche aushängen.
