Nissan Micra (2002) - Reparaturanleitung: Drosselklappenzug prüfen/einstellen ausund einbauen

Automatikgetriebe micra-generation II

Der drosselklappenzug muß geprüft und eingestellt werden, nachdem einstellungen am drosselklappensystem vorgenommen wurden oder der gaszug gewechselt beziehungsweise eingestellt wurde.

Prüfen

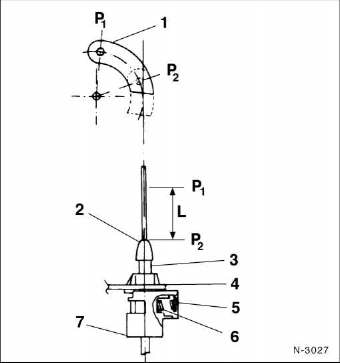

• Drosselklappensegment - 1 - von der leerlaufstellung p2 in die vollgasstellung p1 drücken. Dabei muß der gaszug den betätigungsweg l zurücklegen. Sollwert: l = 51,2 +- 2,0 mm. Andernfalls gaszug einstellen. 2 - Außenhülse, 3 - einstellhülse, 4 - konsole, 5 - halteblech, 6 - rückstellfeder, 7 - gehäuse.

Einstellen

• Prüfen, ob der drosselklappenhebel am vollgasanschlag anliegt, wenn durch einen helfer das gaspedal ganz niedergetreten wird. Gegebenenfalls gaszug einstellen.
•  Zündung ausschalten.
•  Einstellhülse - 3 - bis zum anschlag in richtung getriebe schieben, dabei gleichzeitig auf das halteblech - 5 - drücken. Dadurch wird die einstellhülse blockiert. Durch hin- und herbewegen der einstellhülse prüfen, ob diese blockiert ist, dann das halteblech loslassen.
•  Drosselklappensegment in vollgasstellung - p , - bringen.

  Dadurch bewegt sich die einstellhülse in richtung drosselklappensegment und bleibt automatisch in der richtigen stellung stehen. Die spannung der seilzugseele entspricht dann der gegenspannung der rückstellfeder.

Achtung: getriebeseitig darf der seilzug kein spiel aufweisen, weil der drosselklappenzug automatisch eingestellt wird.

Ausbau

• Fahrzeug vorn aufbocken.

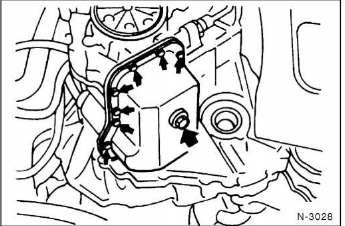

• Ölablaßschraube aus der ölwanne herausdrehen und atf ablassen. Vorher auffangwanne unter das getriebe stellen.
• Ölwanne abschrauben und mit flachdichtung abnehmen.

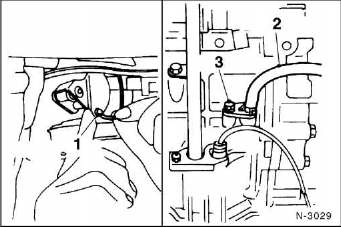

• Seilzugende - 1 - am steuerventil aushängen.
• Halteschraube - 3 - herausdrehen und seilzug - 2 - vom getriebe abnehmen.

Einbau

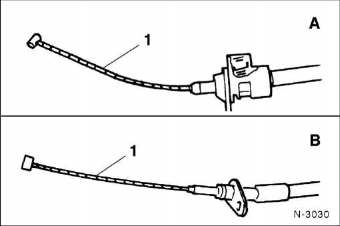

• Seilzugseele - 1 - hin- und herbewegen und leichtgängigkeit prüfen. A - motor-seite, b - getriebe-seite.

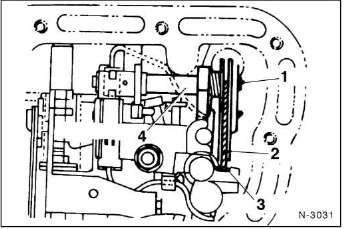

• Seilzugseele - 2 - durch das gehäuse und die führungsnut - 3 - im steuerventil - 4 - führen. Seilzugende - 1 - befestigen.
• Von außen an der seilzugseele ziehen. Dabei sorgfältig darauf achten, daß sich die seilzuseele leichtgängig im gehäuse bewegen läßt und nicht an der gehäusewand oder dem ventilgehäuse scheuert.

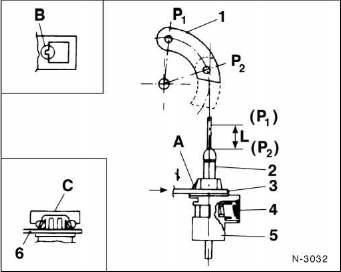

• Drosselklappenzug an der konsole - 3 - befestigen. Dabei seilzug so ausrichten, daß die kennzeichnung - a - am kunststoffgehäuse des seilzugs mit der kennzeichnung - b - an der motorseitigen halterung übereinstimmt.
• Nach dem zusammenbau sicherstellen, daß der teil - c - gespreizt und sicher befestigt wird, wie in der abbildung gezeigt.
• Drosselklappenzug am drosselklappensegment - 1 - einhängen und einstellen. Achtung: zum befestigen des seilzugs am drosselklappensegment keine langschenklige zange oder ähnliches werkzeug verwenden, damit der seilzug nicht geknickt wird.
