Nissan Micra (2002) - Reparaturanleitung: Heizungszüge aus- und einbauen / einstellen

Die heizungsklappen werden von den bedienungshebeln beziehungsweise drehreglern über bowdenzüge bewegt.

Anordnung heizungsbetätigung/heizungsklappen,

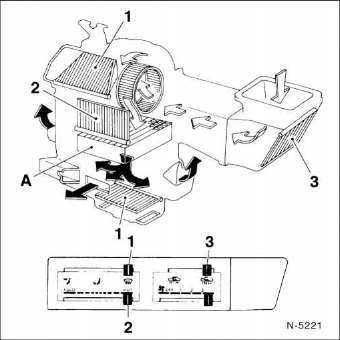

Micra-generation I:

Bowdenzugverbindungen:

1.  luftverteilungshebel und luftverteilungsklappe
2.  temperaturhebel und mischklappe
3.  lufteinlaßhebel und lufteinlaßklappe
1.  wärmetauscher

Anordnung heizungsbetätigung,

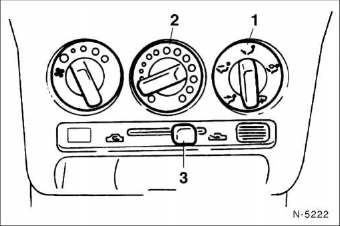

Micra-generation II:

1. Regler für luftverteilungsklappe
2.  regler für mischklappe
3.  regler für lufteinlaßklappe

Ausbau

• Bedienhebel (bei micra der generation II zum teil drehregler) nach außen hin kräftig abziehen.

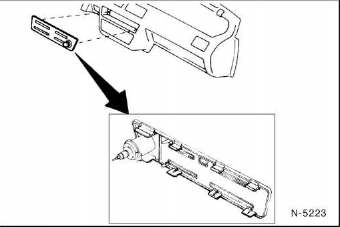

• Bedienblende vorsichtig abhebein.

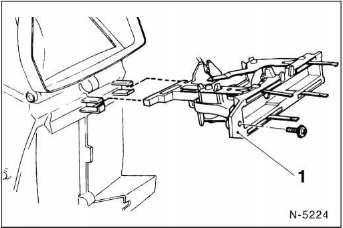

• Heizungsbetätigung - 1 - abschrauben und herausziehen.

• Die bowdenzughüllen sind mit halteklammem befestigt.

  Zum lösen halteklammer an den beiden laschen mit den fingern zusammendrücken und aus der halterung nehmen - a - . Bei sicherung mit draht, drahtenden mit flachzange zusammendrücken und herausziehen - b - .

  Anschließend bowdenzug an der jeweiligen klappe aushängen.

Einbauen/einstellen

Die folgenden abbildungen zeigen den micra der ii. Generation.

Beim vorgängermodell arbeitsgänge in entsprechender weise durchführen.

Seilzug für luftverteilungsklappe (fußraum/defrost)

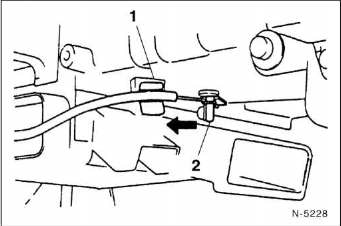

• Bowdenzughülle aus der halteklammer - 2 - ausfedern.
• Luftverteilungshebel an der bedieneinheit ganz nach rechts auf "defrost" stellen.

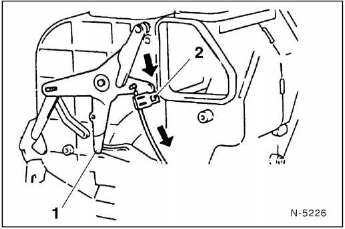

• Seitlichen verbindungshebel -1- in pfeilrichtung drücken. In dieser stellung seilzug einhängen und mit halteklammer sichern.

Zugstange für kühlmittel-absperrventil (nur micra-generation II)

• Seilzug für temperaturregelung aushängen.

• Luftmischklappenhebel - 1 - in pfeilrichtung drücken.

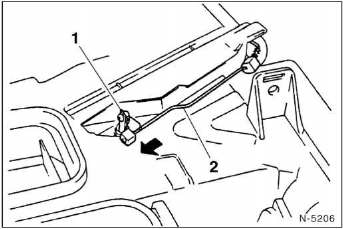

•  Zugstange - 2 - für kühlmittel-absperrventil in pfeilrichtung schieben, bis das spiel zwischen dem ende der zugstange und dem verbindungshebel ungefähr 2 mm beträgt. In dieser stellung zugstange in den luftmischklappenhebel einhängen.
•  Seilzug für temperaturregelung einhängen.
•  Anschließend funktion kontrollieren, gegebenenfalls einstellung wiederholen.

Seilzug für temperaturregelung

• Bowdenzughülle aus der halteklammer - 1 - ausfedern.
•  Temperaturregulierhebel beim micra der i. Generation ganz nach links auf "kalt", beim micra der ii. Generation nach rechts auf "heiß" stellen.

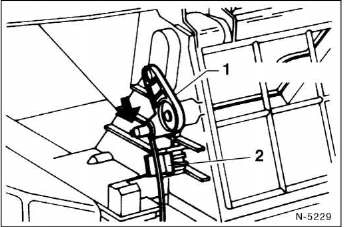

•  Regulierhebel - 2 - am heizkasten mit dem finger gegen den anschlag -pfeilrichtung- drücken. In dieser stellung den seilzug einhängen und mit halteklammer sichern.
•  Einstellung prüfen. Dazu regler an der bedieneinheit nach rechts und links bis zum anschlag drücken. Gleichzeitig muß sich der hebel am heizkasten von anschlag zu anschlag bewegen.

Seilzug für lufteinlaß (frischluft/umluft)

• Regulierhebel - 1 - am heizkasten mit dem finger auf umluft stellen.
•  Frischluft-/umlufthebel auf umluft stellen.
•  In dieser stellung den seilzug einhängen und mit halteklammer - 2 - sichern.
