Nissan Micra (2002) - Reparaturanleitung: Radnabe aus- und einbauen

Micra-generation II

Das radlager sitzt bei diesen fahrzeugen in einer radnabe, an der die bremstrommel beziehungsweise die bremsscheibe angeflanscht ist. Bei defekten wird immer die komplette nabe mit radlager ersetzt.

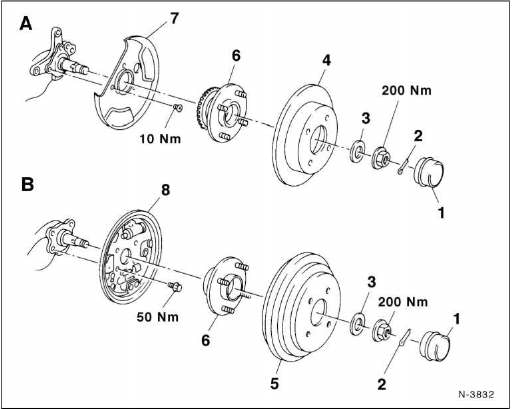

1. Scheibenbremse
2.  trommelbremse
1.  nabenkappe
2. sicherungssplint immer ersetzen.
3.  Unterlegscheibe
4.  bremsscheibe
5. bremstrommel
6.  radnabe mit integriertem radlager.
7. Bremsschutzblech
8.  bremsträger

Ausbau

• Nabenkappe mit einem schraubendreher abhebein oder mit einer rohrzange abziehen.
•  Sicherungssplint an den enden mit flachzange geradebiegen und herausziehen.
•  Achsmutter bei auf dem boden stehendem fahrzeug lösen.

  Achtung: hohes lösemoment, unfallgefahr.

•  Bremstrommel, beziehungsweise hintere bremsscheibe ausbauen.
•  Nabe vom achszapfen abziehen.

Einbau

• Nabe aufschieben und achsmutter mit unterlegscheibe aufschrauben, noch nicht endgültig festziehen.
•  Bremstrommel, beziehungsweise bremsscheibe mit bremssattel einbauen.
•  Rad anschrauben, dabei auf markierung zur radnabe achten. Fahrzeug ablassen und radmuttern mit 100 nm über kreuz festziehen.
•  Achsmutter mit 200 nm festziehen.
•  Neuen sicherungssplint einsetzen und an den enden mit einer flachzange umbiegen.
• Nabenkappe mit geeignetem rohr auftreiben. Achtung: verbeulte nabenkappen unbedingt ersetzen, da durch undichtigkeiten feuchtigkeit ins radlager eindringt und dieses in kurzer zeit zerstört wird.
•  Radlager anschließend prüfen.
