Nissan Micra (2002) - Reparaturanleitung: Heckklappe / heckklappenschloßaus-und einbauen / einstellen

Ausbau

• Batterie-massekabel (-) von der batterie abklemmen.

  Achtung: dadurch werden die elektronischen speicher gelöscht, wie zum beispiel der motorfehlerspeicher oder der radiocode. Vor dem abklemmen der batterie sollten auch die hinweise im kapitel "batterie aus- und einbauen " durchgelesen werden.

•  Heckklappenverkleidung abnehmen. Dazu die kunststoffclips mit einem schraubendreher herausdrücken.
•  Stecker für heckscheibenheizung und heckscheibenwischer abziehen. Kabelbäume von der heckklappe lösen, dazu kabelbinder mit seitenschneider durchkneifen.

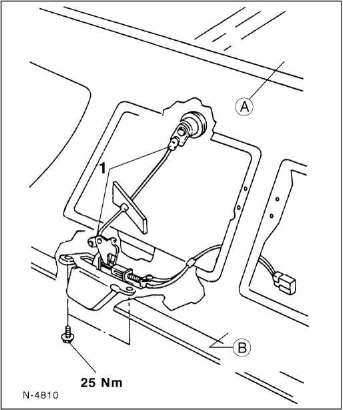

A - hecktürscheibe; B - hecktürblech

• Entriegelungsstange an schloß und schließzylinder aushängen.

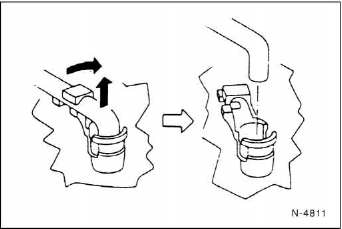

  Dazu die kunststoffclips-1-wie folgt lösen.

• Kunststoffclips von der stange wegdrehen und dadurch ausclipsen, stange aus den bohrungen der clips herausziehen.
•  Schloß mit 2 schrauben abschrauben.

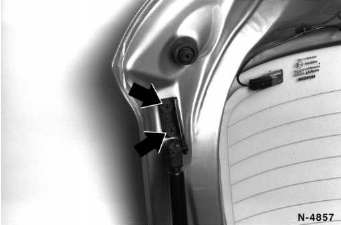

• Heckklappe abstützen und gasdruckfeder abschrauben.

Achtung: falls der gasdruckdämpfer ersetzt wird, muß das altteil vor dem verschrotten entgast werden (werkstattarbeit).

Das gas ist farblos, geruchlos und ungiftig.

•  Zuleitungsschlauch der scheibenwaschdüse abziehen.
•  Elektrische leitungen aus der heckklappe herausziehen.

  Achtung: wird dieselbe heckklappe wieder eingebaut, ist zum leichteren einbau der kabel vor dem herausziehen am ende eine schnur anzubinden. Die schnur verbleibt dann in der heckklappe.

•  Einbaulage der heckklappe kennzeichnen, dazu schrauben am scharnier mit filzstift umkreisen.

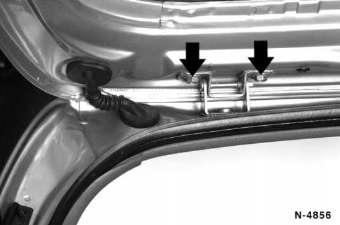

• Muttern am scharnier herausdrehen und heckklappe abnehmen.

  Dazu ist eine hilfsperson erforderlich. Vor dem lösen der scharnierschrauben stoff als lackschutz zwischen heckklappe und karosserie legen.

Einbau

• Heckklappe ansetzen, schrauben reindrehen, klappe ausrichten und schrauben festziehen.
•  Gasdruckdämpfer anschrauben. Achtung: bei ganz ausgezogenem dämpfer die kolbenstange und den zylinder nicht gegeneinander verdrehen.
• Zuleitungsschlauch der scheibenwaschdüse aufstecken.
•  Elektrische leitungen durchziehen.

Heckklappe einstellen:

•  muttern am scharnier lösen und soweit beiziehen, daß sich die klappe gerade noch verschieben läßt. Klappe so einstellen, daß sich zu den umliegenden karosserieteilen ein paralleler und jeweils gleich großer spalt ergibt.
•  Muttern am scharnier festziehen.
•  Heckklappenschloß anschrauben.

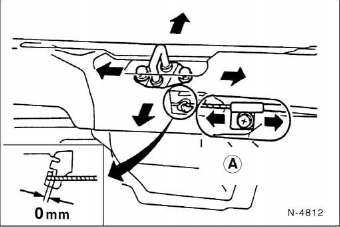

•  Heckklappe schließen und prüfen, ob sich die klappe leicht schließen läßt und kein übermäßiges spiel vorhanden ist. Gegebenenfalls schließplatte einstellen.

• Die beiden befestigungsschrauben der schließplatte soweit lösen, daß sich die platte gerade verschieben läßt.
•  Heckklappe schließen und dadurch schließplatte ausrichten.

  Anschließend heckklappe vorsichtig öffnen und schrauben für schließplatte festziehen.

•  Anschließend bowdenzuglager der fernentriegelung lösen und so verschieben, daß der seilzugnippel spielfrei am betätigungshebel anliegt - a - in der abbildung.

  Schraube festziehen.

•  Entriegelungsstange an schloß und schließzylinder einhängen und mit kunststoffclips sichern.
•  Stecker für heckscheibenheizung und heckscheibenwischer verbinden.
•  Heckklappenverkleidung ansetzen und einclipsen.
•  Batterie-massekabel (-) anklemmen.
