Nissan Micra (2002) - Reparaturanleitung: Der luftfilter

Micra-generation II

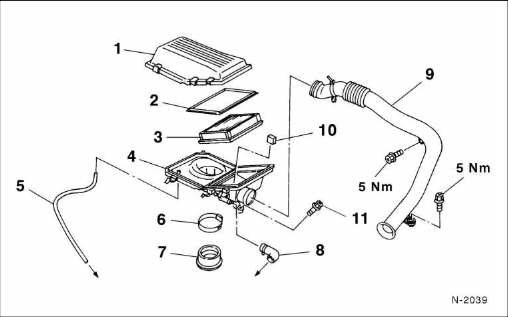

1. Luftfilterdeckel
2. Dichtung
3. Filtereinsatz
4. Filtergehäuse
5. Unterdruckschlauch zum wärmegesteuerten unterdruckventil (t.V.V.) Am zylinderkopf.
6. Schlauchschelle
7. Isolierring zur erleichterung beim einbau innenfläche des isolierrings schmieren. Auf gleichmäßige anlage am flansch achten.
8. Kurbelgehäuseentlüftungsschlauch zum zylinderkopfdeckel.
9.  Luftkanal
10. p.C.V.-Filter
    p.C.V. = Kurbelgehäuseentlüftung.
11.  Befestigungsschraube für luftfiltergehäuse

Luftfilter aus- und einbauen

Micra-generation II

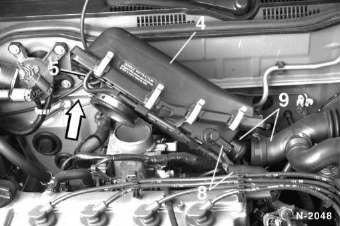

Ausbau

• Schraube - 1 1 - am gummilager des luftfilters herausdrehen.
• Schlauchschelle - 6 - unten am luftfilter lösen. Dazu wird ein kreuzschlitzschraubendreher oder ein flexibler schlüssel sw 7, z. B. Hazet 426-7, benötigt.

• Luftfilter - 4 - auf einer seite hochschwenken - pfeil - und dabei aus dem luftkanal -9- und dem kurbelgehäuseentlüftungsschlauch - 8 - herausziehen
•  unterdruckschlauch - 5 - abziehen und aus den kunststoffklammern ausclipsen.

Einbau

• Unterdruckschlauch - 5 - aufschieben und gehäuseunterteil einclipsen.
•  Die beiden anschlußstutzen des luftfilters in den kurbelgehäuseentlüftungsschlauch und in den luftkanal einsetzen.
•  Luftfilter am ansaugstutzen ansetzen und herunterdrücken.
•  Luftfilter ausrichten und am gummilager sowie am ansaugstutzen festschrauben.

Micra-generation I

Ausbau

• Warmluftschlauch am luftkanal abziehen.
• Unterdruckschläuch(e) vom luftfilter abziehen. Zum leichteren einbau schläuch(e) vorher mit tesaband markieren.
• Zentrale flügelmutter abschrauben.
•  Kurbelgehäuseentlüftungsschlauch am luftfilter abziehen.
•  Filtergehäuse abschrauben und abnehmen.

Einbau

• Kurbelgehäuseentlüftungsschlauch am luftfilter aufschieben.
•  Filtergehäuse mit flügelmutter und befestigungsschraube anschrauben.
•  Unterdruckschläuch(e) am luftfilter entsprechend der angebrachten markierungen aufschieben.
•  Warmluftschlauch am luftkanal aufschieben.
