Nissan Micra (2002) - Reparaturanleitung: Gaszug einstellen / aus- und einbauen
Einstellen
Hinweis: bei der micra-generation i wird der gaszug je nach modell mit einer klemmschelle und einer sicherungsschraube am widerlager eingestellt (anstelle von einstellund kontermutter).
- Prüfen, ob der gaszug nicht geknickt ist. Gegebenenfalls ersetzen.
- Gaspedal von helfer voll durchtreten lassen und prüfen, ob die drosselklappe ganz geöffnet wird.
- Gaspedal loslassen und prüfen, ob die drosselklappe von selbst in die leerlaufstellung zurückkehrt.

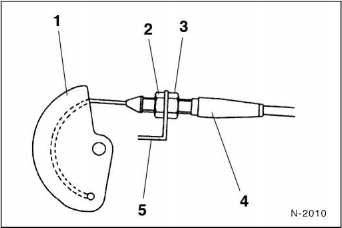

- Gaszug-segment an der drosselklappenwelle
- kontermutter
- einstellmutter
- gaszug
- widerlager
- Drosselklappenhebel am gaszug-segment etwas bewegen und spiel des seilzuges prüfen. Sollwert 1 - 2 mm.
- Falls das spiel zu klein ist, einstellmutter - 3 - lösen, bis sich der drosselklappenhebel frei bewegen läßt.
- Falls das spiel zu groß ist, zuerst kontermutter - 2 - lösen.
- Einstellmutter anziehen, bis der drosselklappenhebel beginnt, sich zu bewegen. Anschließend einstellmutter 1,5 bis 2 umdrehungen zurückdrehen.
- Kontermutter anziehen und einstellmutter sichern.
- Gaspedal von helfer voll durchtreten lassen und prüfen, ob die drosselklappe ganz geöffnet wird.
- Sämtliche gleit- und reibflächen dünn mit mehrzweckfett schmieren. Den seilzug selbst nicht fetten.
Ausbau
- Drosselklappenhebel von hand zurückdrücken und gaszugnippel seitlich aus dem schlitz des gaszug-segments herausziehen.
- Kontermutter -2- abschrauben und gaszug am widerlager - 5 - aushängen.
- Fußraumabdeckung ausbauen.

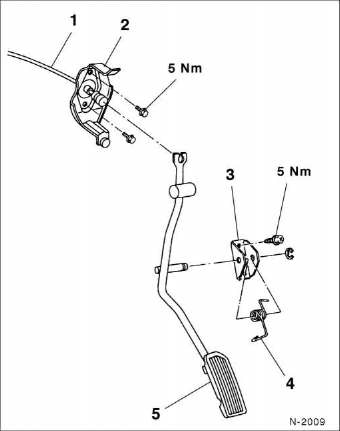

- Gaszug
- gaszug-halter
- pedal-halter
- rückstellfeder
- gaspedal
- Gaszug am gaspedal aushängen und herausnehmen.
Einbau
- Gaszug am gaspedal einhängen.
- Gaszug am widerlager einhängen und mit kontermutter - 2 - sichern.
- Drosselklappenhebel von hand zurückdrücken und gaszugnippel einhängen.
- Fußraumabdeckung einbauen.
- Gaszug einstellen.
