Nissan Micra (2002) - Reparaturanleitung: Kupplungs-ausrücklager aus-und einbauen / prüfen

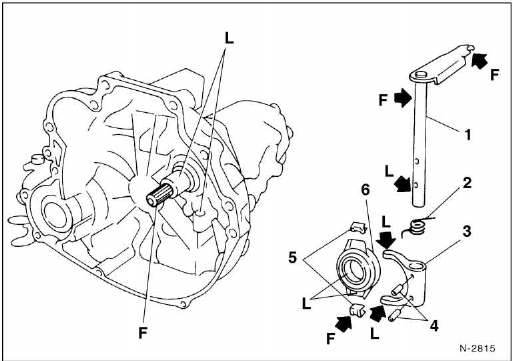

1. Ausrückhebel
2.  rückstellfeder
3.  ausrückgabel
4.  haltestifte
5.  lagerhalter auf einbaurichtung des lagerhalters achten.
6.  Ausrücklager mit mos2-fett schmieren. Nicht mit lösungsmittel reinigen, nur mit einem sauberen lappen abwischen.
6.  mit mehrzweckfett schmieren
12.  mit mos2-fett auf lithiumbasis schmieren

Ausbau

• Getriebe ausbauen.

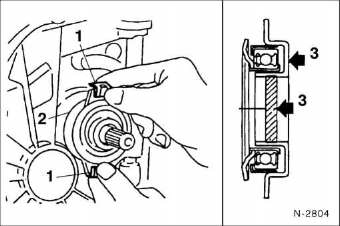

• Lagerhalter - 1 - nach außen ziehen und ausrücklager - 2 - herausnehmen. Achtung: einbaulage der lagerhalter merken.

Prüfen

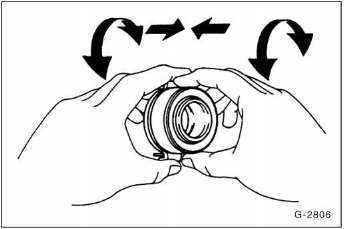

• Ausrücklager zusammendrücken und gleichzeitig drehen.

  Läuft das lager rauh, neues lager einbauen. Achtung: das lager ist dauergeschmiert und darf weder gereinigt noch nachgefettet werden.

• Gleitflächen auf verschleiß, korrosion und beschädigungen prüfen.
• Gleitflächen - 3 - mit mos2-fett auf lithiumbasis dünn bestreichen, siehe abbildung n-2804. Achtung: nicht zuviel fett auftragen, damit bei eingebauter kupplung kein fett auf die reibfläche gelangen kann.

Einbau

• Auflageflächen an der ausrückgabel mit mos2-fett leicht einfetten abbildung n-2803.
•  Ausrücklager auf die ausrückgabel schieben und durch aufdrücken der lagerhalter befestigen.
•  Getriebe einbauen.
