Nissan Micra (2002) - Reparaturanleitung: Kupplungspedal / seilzug einstellen
Nissan Micra (2002) - Reparaturanleitung / Kupplung / Kupplungspedal / seilzug einstellen
Die kupplungsbetätigung ist nach jeder kupplungsreparatur einzustellen. Auch bei kupplungs- und trennschwierigkeiten ist die einstellung zu überprüfen.
Einstellen

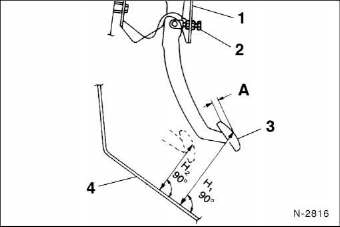

- Pedalhöhe - h , - von der pedaloberseite - 3 - bis zur bitumen- lsolierschicht - 4 - messen. Dazu bodenteppich und dämmschicht zurückklappen. 1 - Konsole, 2 - pedalanschlag oder kupplungsschalter, 3 - pedalbelag. Sollwerte siehe.
- Pedalhöhe durch verdrehen der anschlagschraube -2- oder, falls vorhanden, durch den kupplungsschalter einregulieren.
Vorher kontermutter (sicherungsmutter) lösen.
Kontermutter mit 20 nm festziehen.

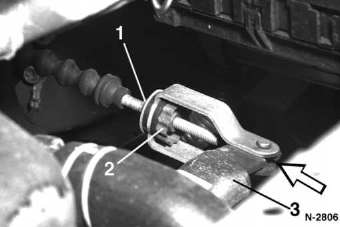

- Von hand gegen den ausrückhebel - 3 - drücken (pfeil), bis ein widerstand fühlbar ist. Sollwert siehe.
- Gegebenenfalls spiel einstellen. Dazu kontermutter - 1 - lösen. Mit der hand gegen den ausrückhebel -3- drücken -pfeil- bis ein widerstand fühlbar ist. Einstellmutter - 2 - festziehen. Anschließend einstellmutter um 2,5 bis 3,5 umdrehungen zurückdrehen und kontermutter mit 5 nm anziehen.
- Pedalleerweg - a - (abbildung n-2816) messen. Dazu pedal leicht mit der hand niederdrücken, bis ein größerer widerstand spürbar ist. Sollwert siehe.

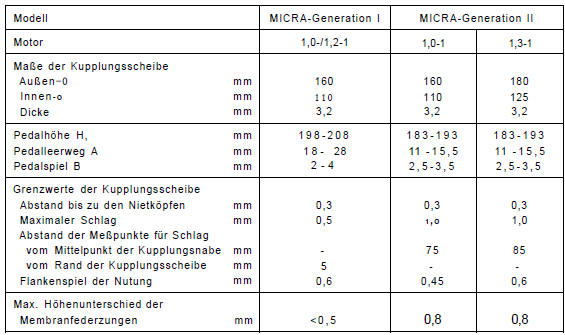

Technische daten kupplung
Störungsdiagnose kupplung
|
Störung |
Ursache |
Abhilfe |
| Kupplung rupft | Zu niedrige leerlaufdrehzahl |
|
| Motor- und getriebelager defekt |
|
|
| Getriebe liegt in der aufhängung nicht fest |
|
|
| Kupplungsseil falsch verlegt |
|
|
| Druckplatte trägt ungleichmäßig |
|
|
| Mitnehmerscheibe kein originalteil |
|
|
| Mitnehmerscheibe verschlissen oder verölt |
|
|
| Ausrücker drückt einseitig |
|
|
| Kupplung rutscht | Nicht ausreichendes kupplungspedalspiel |
|
| Kupplungsscheibe verschlissen |
|
|
| Spannung der membranfeder zu gering |
|
|
| Belag verhärtet oder verölt |
|
|
| Kupplung wurde überhitzt |
|
|
| Gänge lassen sich schwer oder gar nicht einlegen (Kupplung trennt nicht richtig) | Belag durch abrieb verklebt |
|
| Kupplungsscheibe klemmt auf der |
|
|
| Antriebswelle, kerbverzahnung trocken oder verklebt |
|
|
| Kupplungsscheibe hat seitenschlag |
|
|
| Kupplungspedalspiel zu groß |
|
|
| Druckplatte defekt |
|
|
| Schwergängiges pedal
Ungewöhnliche geräusche beim aus- oder einkuppeln |
Pedalachse/seilzug schwergängig |
|
| Ausrücklager verschlissen |
|
|
| Lose teile im kupplungsgehäuse |
|
Kupplungs-ausrücklager aus-und einbauen / prüfen
Ausrückhebel
rückstellfeder
ausrückgabel
haltestifte
lagerhalter auf einbaurichtung des lagerhalters achten.
Aus ...
