Nissan Micra (2002) - Reparaturanleitung: Kipphebel / Kipphebelachse aus- und einbauen

Micra-generation I

Ausbau

• Zylinderkopf ausbauen.
• Einstellschrauben für ventilspiel vollständig zurückdrehen, vorher kontermutter lösen.

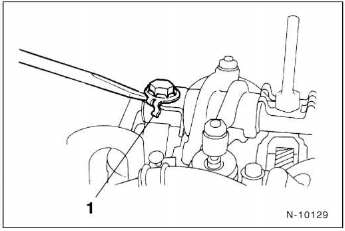

• Schraubensicherung - 1 - aufbiegen, kipphebelachse abschrauben und mit kipphebeln abnehmen. Achtung: zunächst alle schrauben va umdrehung, dann alle schrauben 1 umdrehung lösen und herausdrehen.
•  Bauteile der kipphebelachse so ablegen, daß sie beim einbau an derselben stelle wieder eingebaut werden können.

Einbau

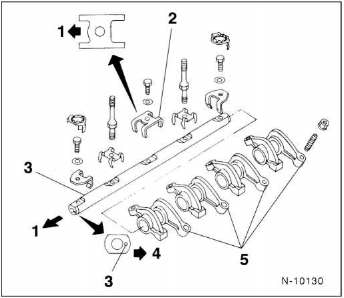

• Falls zerlegt, kipphebelachse - 3 - komplettieren. Dabei darauf achten, daß die ausbuchtung am mittleren halteblech - 2 - zur zahnriemenseite - 1 - zeigt. Achtung: vorher motoröl auf die kipphebelachse und die innenseite der kipphebel auftragen.
•  Kipphebelachse -3- komplett mit kipphebeln - 5 - so einsetzen, daß die körnermarkierung - 3 - an der zur zahnriemenseite - 1 - zeigenden stirnfläche in fahrtrichtung nach vorn - 4 - zeigt.
•  Befestigungsschrauben für kipphebelachse leicht von hand eindrehen.
•  Prüfen, ob die ventilspiel-einstellschrauben vollständig gelöst sind.
•  Schrauben für kipphebelachse von innen nach außen zunächst mit 10 nm und in der 2. Stufe mit 20 nm festziehen.
•  Neue schrauben-sicherungsdeckel an den köpfen der beiden äußeren schrauben anbringen.
•  Zylinderkopf einbauen,siehe.

Nockenwelle aus-und einbauen

Micra-generation I

Ausbau

• Zylinderkopf ausbauen.
•  Einstellschrauben für ventilspiel vollständig zurückdrehen, vorher kontermutter lösen.
•  Kipphebelachse mit kipphebeln ausbauen.
•  Nockenwellenrad abschrauben. Dazu die 3 befestigungsschrauben herausdrehen und unterlegplatte abnehmen.

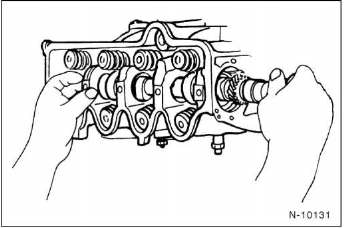

• Nockenwelle vorsichtig nach hinten (schwungradseite) aus dem zylinderkopf herausziehen.

Einbau

• Neuen nockenwellendichtring in den zylinderkopf einsetzen.

  Nockenwellendichtring vor dem einsetzen leicht mit sauberem motoröl bestreichen.

•  Nockenwelle so in den zylinderkopf einsetzen, daß der paßstift senkrecht nach oben zeigt.
•  Nockenwellenrad so ansetzen, daß die ot-kennzeichnung mit der bezugsmarke auf dem zylinderkopf übereinstimmt.

  Unterlegplatte ansetzen und die 3 befestigungsschrauben mit 10 nm festschrauben.

•  Zylinderkopf einbauen.
•  Kipphebelachse mit kipphebeln einbauen.
