Nissan Micra (2002) - Reparaturanleitung: Ventil aus- und einbauen

Alle motoren

Ausbau

• Zylinderkopf ausbauen,31.
•  Nockenwelle(n) ausbauen, 33.

  Achtung: werden teile der ventilsteuerung wieder verwendet, müssen diese an gleicher stelle eingebaut werden. Damit keine verwechslungen vorkommen, empfiehlt es sich, ein entsprechendes ablagebrett anzufertigen.

•  Micra-generation ii: tassenstößel herausnehmen und entsprechend der einbaulage auf das ablagebrett legen.

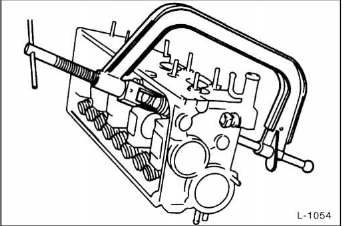

• Ventilfedern ausbauen. Zum ausbau der ventilkegelstücke - und damit auch der ventile einschließlich der ventilfedern - benutzt man eine handelsübliche ventilfederzange.
•  Ventilfedern zusammendrücken und ventilkegelstücke herausnehmen. Ventilfederzange entspannen und abnehmen.

  Ventil herausziehen. Oberen ventilfederteller, ventilfedern und ventilfederteller unten abnehmen.

•  Ventilschaftabdichtung ausbauen kapitel "ventilschaftabdichtungen ersetzen".

Einbau

Werden die alten ventile und der alte zylinderkopf wieder eingebaut, so ist vor dem zusammenbau die ventilführung zu prüfen. Werden neue ventile in einen alten kopf eingebaut, so müssen die ventilsitze im zylinderkopf nachgearbeitet und die ventile eingeschliffen werden.

•  Ventile mit einem schaber und drahtbürste von jeglichen verbrennungsrückständen befreien.
•  Micra-generation i: kipphebel, kipphebelachse auf riefen und übermäßige abnutzung kontrollieren.
•  Ventilschaft leicht einölen und jedes ventil an gleicher stelle wie vor dem ausbau einsetzen. Ein- und auslaßventile dürfen nicht vertauscht werden. Neue ventile zuvor auf ihren sitzen leicht mit schleifpaste einschleifen, siehe.
•  Alle teile sorgfältig reinigen, und bewegliche teile mit motoröl schmieren.
•  Ventilschaftabdichtungen grundsätzlich erneuern kapitel "ventilschaftabdichtungen ersetzen".
•  Ventile in die ventilführung des zylinderkopfes einsetzen.

  Darauf achten, daß ein- und auslaßventile in der richtigen reihenfolge eingebaut werden.

Achtung: neue ventilfederteller sind an der unterkante der bohrung für die kegelstücke vereinzelt sehr scharfkantig.

Dadurch können die ventilschäfte beschädigt werden (riefen etc.). Beschädigte ventile ersetzen, ventilfederteller vor dem einbau gegebenenfalls entgraten.

•  Unteren ventilteller einsetzen.
•  Ventilfedern und ventilteller oben einsetzen. Die enge steigung der ventilfeder muß zum zylinderkopf zeigen.
•  Ventilfedern mit ventilfederzange zusammendrücken und ventilkegelstücke so einsetzen, daß sie in der nut des ventils einrasten. Ventilfederzange entspannen und nächstes ventil einbauen.
•  Mit einem kunststoffhammer leicht auf den ventilschaft klopfen, um den richtigen sitz der ventilkegelstücke zu gewährleisten.
•  Micra-generation ii: alle tassenstößel mit motoröl einölen und in die entsprechende bohrung einsetzen.
•  Nockenwelle(n) einbauen, 33.
•  Zylinderkopfdichtung erneuern, zylinderkopf einbauen, siehe,31.
•  Falls erforderlich, ventilspiel einstellen.
