Nissan Micra (2002) - Reparaturanleitung: Kühler aus- und einbauen

Nach längerer laufzeit des fahrzeuges können sich die dünnen kanäle im kühler durch rückstände im kühlmittel und kalkablagerungen zusetzen. Dadurch läßt die kühlleistung stark nach, und der motor wird zu warm. In diesem fall hilft nur ein austauschen des kühlers. Die bezeichnungen im text beziehen sich auf abbildung n-1821.

Ausbau

• Batterie-massekabel (-) von der batterie abklemmen.

Achtung: dadurch werden die elektronischen speicher gelöscht, wie zum beispiel der motorfehlerspeicher oder der radiocode. Vor dem abklemmen der batterie sollten auch die hinweise im kapitel "batterie aus- und einbauen " durchgelesen werden.

•  Kühlmittel ablassen.
•  Schlauch zum ausgleichbehälter - 2 - vom kühler abziehen, vorher klemmschelle lösen.
•  Oberen - 6 - und unteren - 7 - kühlmittelschlauch am kühler abziehen, vorher schellen lösen und zurückschieben.
•  Falls vorhanden, ölkühlerschläuche - 4 - abziehen und anschlußstutzen umgehend verschließen, um das eindringen von schmutz und fremdkörpern zu vermeiden.
•  Stecker für kühlerlüfter - 5 - abziehen.
•  Micra-generation i: stecker für thermoschalter abziehen.

  Kühler oben abschrauben, etwas nach hinten schwenken und unten aus den gummihaltern herausziehen.

•  Micra-generation ii: halter - 8 / 9 - abschrauben, kühler etwas absenken und oben aus den gummihaltern - 1 0 - herausziehen.
•  Bei platzproblemen vorher den kühlerlüfter abschrauben.

Achtung: falls der kühler länger als 48 stunden ausgebaut bleibt, kühler mit klarem wasser durchspülen, mit preßluft ausblasen und öffnungen verstopfen. Der kühler kann auch mit kühlflüssigkeit gefüllt und mit verschlossenen öffnungen abgelegt werden. Sonst bildet sich korrosion, was eine spätere undichtigkeit zur folge hat.

Einbau

• Falls erforderlich, lüfter bzw. Thermoschalter auf neuen kühler umbauen.
•  Sämtliche kühlmittelschläuche auf einschnitte, risse und sonstige beschädigungen überprüfen und, falls erforderlich, auswechseln. Gummilager der kühlerhalterung auf einwandfreien zustand prüfen.
•  Kühler von oben so einsetzen, daß die befestigungszapfen des kühlers in die gummilager unten eingreifen.
•  Kühler oben anschrauben.
•  Oberen und unteren kühlmittelschlauch aufschieben und mit schraubschellen sichern.
•  Kühlmittelschlauch für ausgleichbehälter aufschieben und mit schelle sichern.
•  Falls ausgebaut, ölkühlerschläuche aufschieben und mit schellen sichern.
•  Anschlußkabel für lüfter bzw. Thermoschalter aufstecken.
•  Kühlmittel auffüllen.
•  Batterie-massekabel ( - ) anklemmen.
•  Falls vorhanden, zeituhr einstellen sowie diebstahlsicherheitscode für das radio eingeben.
•  Motor warmlaufen lassen und schlauchanschlüsse sowie kühler auf dichtheit prüfen.
•  Kühlmittelstand kontrollieren, gegebenenfalls kühlmittel nachfüllen.

Kühlsystem auf dichtheit prüfen

Undichtigkeiten im kühlsystem sowie die funktion des überdruckventils im verschlußdeckel des kühlers können mit einem speziellen druckprüfer für das kühlsystem überprüft werden. Ein solcher druckprüfer ist im fachhandel erhältlich.

•  Prüfen, ob sämtliche kühlmittel-dichtstellen trocken sind, gegebenenfalls abwischen.

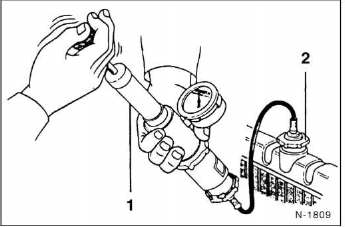

• Anstelle des verschlußdeckels für den kühler das anschlußstück -2- des druckprüfers - 1 - anschrauben.

  Achtung: zur sicherheit lappen um stutzen legen.

  Deckel nur abnehmen, wenn kühler mindestens auf handwärme abgekühlt ist, sonst besteht verbrühungsgefahr durch heiße kühlflüssigkeit.

• Kühlsystem durch pumpen unter druck setzen. Der druck muß 1,0 bar betragen. Achtung: durch einen höheren druck kann der kühler beschädigt werden.
•  Der aufgebaute druck muß ca. 2 Minuten konstant bleiben.

  Fällt der druck ab, undichte stelle im kühlsystem ermitteln.

  Durch den erhöhten druck läuft an der leckstelle kühlflüssigkeit aus.

•  Druck entweichen lassen und anschlußstück langsam abschrauben.

Überdruckventil prüfen

Das überdruckventil sitzt im deckel des kühlers. Es hat die aufgabe, ab einem bestimmten überdruck das kühlsystem zu öffnen und das überschüssige kühlmittel in den ausgleichbehälter fließen zu lassen.

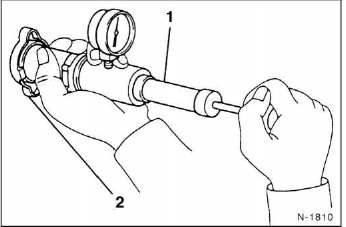

• Kühlerverschlußdeckel - 2 - auf das prüfgerät - 1 - aufschrauben.
•  Überdruck aufbauen. Das überdruckventil muß bei einem überdruck von 0,75 bis 1,0 bar öffnen. Andernfalls deckel ersetzen.

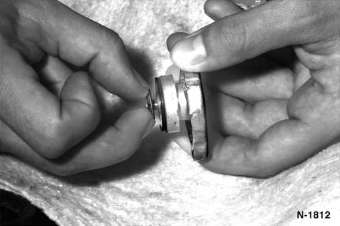

• Unterdruckventil mit den fingern herausziehen, so daß es sich öffnet. Prüfen, ob sich das ventil beim loslassen vollständig schließt.
•  Verschlußdeckel am kühler aufschrauben, gummidichtring bei beschädigung erneuern.
