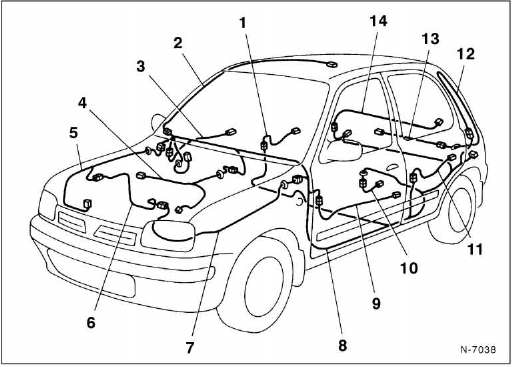

Kabelstrang:

  1.  hintere rechte seitentür
  2.  innenleuchte
  3.  beifahrertür
  4. E.F.I.-Benzineinspritzung
  5. motorraum rechts
  6.  motor
  7. motorraum links
  8.  haupt-kabelbaum
  9.  fahrertür
  10.  hinterrad-sensor
  11.  hintere linke seitentür
  12.  karosserie
  13.  heckklappe
  14.  fondlautsprecher

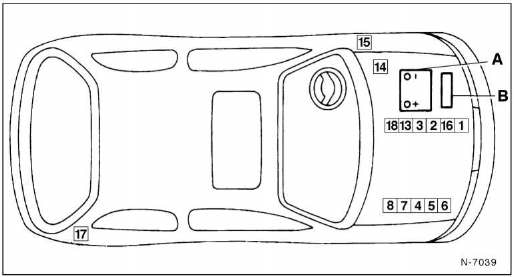

Relais- und sicherungsanordnung motorraum

Micra-generation II

Nissan Micra - Relais- und sicherungsanordnung motorraum


Relais nr. - Stromkreis

  1.  kühlerlüfter
  2.  sperrstrom
  3.  n-cvt (automatikgetriebe)
  4.  klimaanlage
  5.  signalhorn
  6.  leerlaufdrehzahlsteigerung
  7.  nebelscheinwerfer/weitstrahler
  8.  heckscheibenheizung
  9.  signalhorn falls vorhanden, unter schalttafelverkleidung.
  10. Reserve
  11.  trennschalter
  12.  kraftstoffpumpe
  13. E.G.I.
  14.  Heckscheibenwischer
  15.  nebelschlußleuchte
  16.  batterie
  17.  leitungssicherungsträger

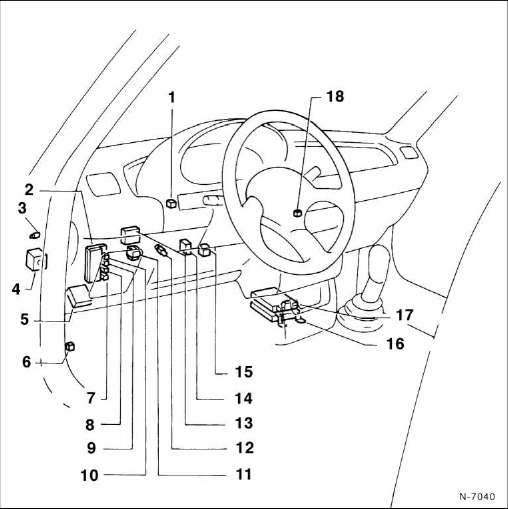

Sicherungs- und steuergeräteanordnung innenraum

Micra-generation II

Nissan Micra - Sicherungs- und steuergeräteanordnung innenraum


  1. Warnsummer
  2.  sicherungsträger
  3.  trennschalter
  4. vielfach-steckverbinder
  5. abs-steuergerät
  6.  kraftstoffpumpenrelais (grün)
  7.  zündstromrelais 1
  8.  relais für nebenverbraucher
  9. zündstromrelais 2
  10. zündstromrelais 3
  11.  blinkgeber
  12.  bremslichtschalter
  13.  nicht vorhanden
  14.  impulsgeber zentralverriegelung
  15. beschleunigungsschalter
  16. steuergerät für automatikgetriebe
  17. steuergerät für benzineinspritzung
  18. widerstand
