Nissan Micra (2002) - Reparaturanleitung: Wischerarme vorn aus- und einbauen

Ausbau

• Lage der scheibenwischer im ruhezustand (endablagestellung) auf der scheibe mit klebeband markieren, damit die scheibenwischerarme in gleicher stellung wieder eingebaut werden.
•  Wischerarme abschrauben und von den wischerachsen abziehen, vorher abdeckkappen mit schmalem schraubendreher abhebein beziehungsweise hochklappen.

Einbau

• Ist die verzahnung auf der wischerwelle verschmutzt, diese mit einer harten nylonbürste säubern.

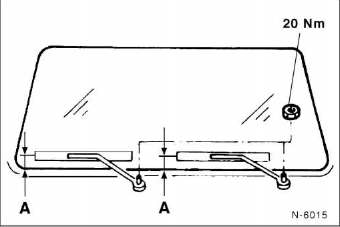

• Wischerarme in endlagestellung auf die wischerlager schieben und mit 20 nm festschrauben. In endlagestellung sollen die scheibenwischer einen abstand von a = 25 +- 8 mm zur scheibendichtung haben.
•  Abdeckkappen auf die wischerachsen aufdrücken beziehungsweise herunterklappen.
•  Funktion der wischeranlage überprüfen.

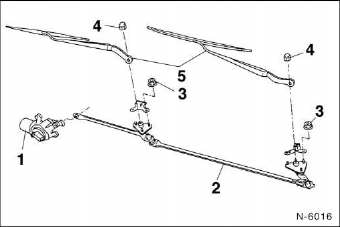

Scheibenwischerantrieb vorn

1. Wischermotor
2.  wischerrahmen
3.  mutter, 10 nm
4.  mutter, 20 nm
5.  wischerarme

Wischermotor und -gestänge vorn aus- und einbauen

Ausbau

• Batterie-massekabel (-) von der batterie abklemmen.

  Achtung: dadurch werden die elektronischen speicher gelöscht, wie zum beispiel der motorfehlerspeicher oder radiocode. Vor dem abklemmen der batterie sollten auch die hinweise im kapitel "batterie aus- und einbauen " durchgelesen werden.

•  Wischerarme ausbauen.
•  Wasserkastenabdeckung ausclipsen/abschrauben und abnehmen.
•  Mehrfachstecker am wischermotor abziehen. Der wischermotor sitzt an der spritzwand auf der rechten seite im motorraum.

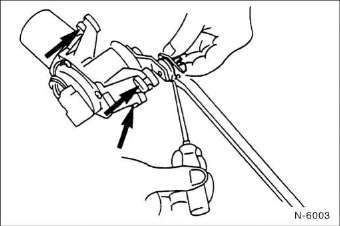

• Gestänge mit breitem schraubendreher vom kurbelarm abhebein.
• Wischermotor mit 3 schrauben - pfeile - abschrauben.

Achtung: falls die kurbel vom wischermotor abgenommen werden soll, vorher stellung der kurbel zum halter markieren (ausrichtmarkierung).

Einbau

• Wird ein neuer wischermotor eingebaut, motor vor dem einbau in parkstellung bringen. Dazu mehrfachstecker anschließen und motor etwa 1 minute laufen lassen. Anschließend motor mit wischerschalter ausschalten und in endstellung laufen lassen. Mehrfachstecker abziehen.
•  Kurbel am motor entsprechend der angebrachten markierung am halter mit 15 nm anschrauben.
•  Gestänge an der kurbel aufdrücken und wischermotor mit 10 nm anschrauben.
•  Mehrfachstecker aufschieben.
•  Wasserkastenabdeckung einclipsen/anschrauben.
•  Wischerarme einbauen.
•  Batterie-massekabel ( - ) anklemmen.
•  Funktion der wischeranlage überprüfen.
•  Falls vorhanden, zeituhr einstellen sowie diebstahlcode für das radio eingeben.
