Nissan Micra (2002) - Reparaturanleitung: Gelenkwelle zerlegen
Nissan Micra (2002) - Reparaturanleitung / Vorderachse / Gelenkwelle prüfen / zerlegen / manschetten erneuern / Gelenkwelle zerlegen

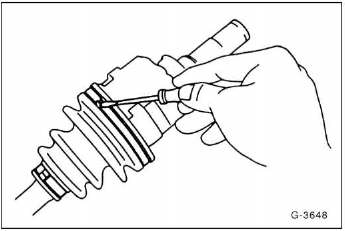

- Ränder der gelenkmanschetten auf der welle mit filzstift markieren, bevor sie ausgebaut werden, dies erleichtert den wiedereinbau.

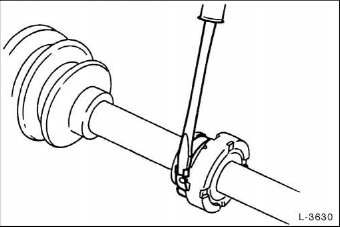

- Manschettenbänder am innengelenk mit einem schraubendreher entriegeln und abnehmen.
- Gelenkmanschette auf der welle zurückschieben.
- Vor dem abziehen der welle die lage zum außenring mit filzstift oder farbe kennzeichnen.
Micra-generation I:

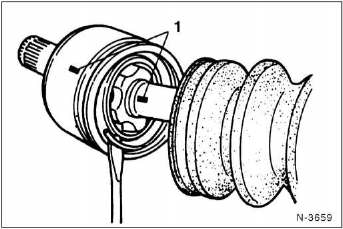

- Sicherungsklammer mit einem flachen schraubendreher abhebein. Innengelenk abnehmen. 1 - Kennzeichnungen.

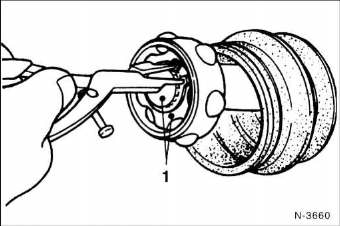

- Sicherungsring des innenrings mit einer geeigneten zange spreizen und abnehmen. Körnermarkierung - 1 - zur welle anbringen, damit der innenring in gleicher lage wieder eingebaut wird.

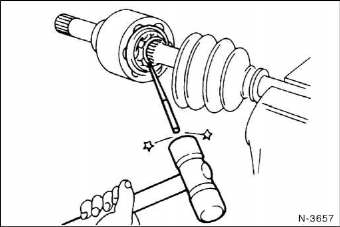

- Innenring mit hammer und einem messingstab von der welle treiben.
Micra-generation II:
- Innenring mit gelenk mit hammer und einem messingstab von der welle treiben. Es sind keine sicherungsringe eingebaut.
- Manschette des innengelenks von der welle abziehen.
- Falls vorhanden, schelle des tilgergewichts lösen und dämpfer abnehmen. Achtung: lage des tilgergewichts auf der welle anzeichnen, damit es in gleicher lage wieder eingebaut werden kann.
- Traten beanstandungen am außengelenk auf: manschette des außengelenks über die innengelenkseite von der welle abziehen, vorher manschettenbänder lösen.
Achtung: das außengelenk darf nicht zerlegt werden.
- Gelenkhohlräume, innenteile, flansche, abdeckkappen und manschetten sorgfältig abwischen. Das vorhandene, nicht mehr schmierfähige fett mit einem lösungsmittel oder mit druckluft entfernen. Falls schmutz in das fett eingedrungen ist, gelenk auswaschen.
- Gelenklaufbahnen und wälzkörper auf verschleiß prüfen, gegebenenfalls gelenk erneuern.
Gelenkwelle prüfen / zerlegen / manschetten erneuern
Achtung: manschettenbänder, dichtringe und sicherungsringe immer ersetzen.
Außengelenk (radseite) nicht zerlegbar.
Manschettenband
manschette
si ...
Zusammenbau
Poröse und defekte manschetten ersetzen. Auf jeden fall
ersetzt werden müssen alle manschettenbänder (schellen)
sowie sicherungsringe.
Wellenoberfläche leicht einfet ...
