Nissan Micra (2002) - Reparaturanleitung: Zusammenbau

• Poröse und defekte manschetten ersetzen. Auf jeden fall ersetzt werden müssen alle manschettenbänder (schellen) sowie sicherungsringe.

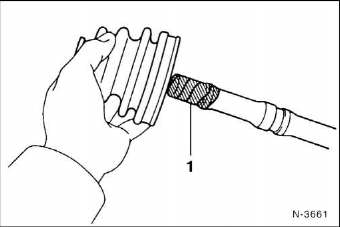

• Wellenoberfläche leicht einfetten, damit die manschetten leichter rutschen. Außerdem die verzahnung der welle mit einem kunststoffband oder tesafilm - 1 - umwickeln, damit die manschetten beim aufschieben nicht beschädigt werden.
•  Außengelenkmanschette mit schellen aufschieben, schellen noch nicht befestigen. Manschetten der gelenke nicht verwechseln: manschetten nach außendurchmesser der gelenke zuordnen.

Achtung: die schelleneinbaurichtung ist der vorwärtsdrehrichtung der welle entgegengesetzt, das heißt, das umgeschlagene ende der schellen muß in drehrichtung weisen.

•  Tilgergewicht aufschieben, die befestigungsschelle muß in der nut der gelenkwelle liegen. Ist keine nut vorhanden, tilgergewicht nach der beim ausbau angebrachten markierung ausrichten.
•  Innengelenkmanschette mit schellen aufschieben.

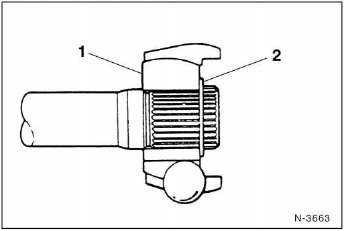

• Innenring - 1 - auf die gelenkwelle schieben, dabei müssen die beim ausbau angebrachten körnermarkierungen übereinstimmen. Bei micra-generation i neuen sicherungsring - 2 - einfedern.
•  Micra-generation i: gelenk-außenring einsetzen und neue sicherungsklammer einsetzen.

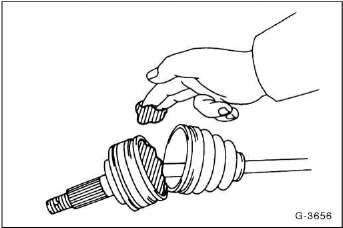

• Am außen- und innengelenk die hohlräume zwischen den gelenkinnenteilen von beiden seiten mit spezialfett füllen. Darauf achten, daß möglichst wenig fett in die manschette gelangt. Das spezialfett ist bei nissan erhältlich oder liegt dem manschetten-reparatursatz bei.

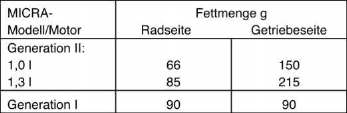

  Die menge richtet sich nach der menge des entfernten Fettes. Wurde alles fett entfernt, folgende mengen einfüllen:

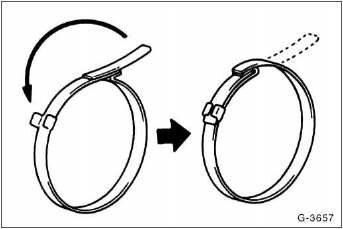

• Manschetten am großen durchmesser mit den manschettenbändern befestigen. Die manschetten müssen sicher in den nuten der welle sitzen. Manschettenbänder mit einem schraubendreher biegen und, wie abgebildet, durch umbiegen der haltenasen sichern.

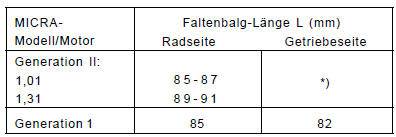

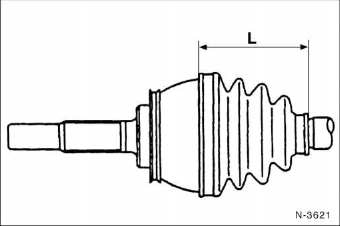

• Manschetten am kleinen durchmesser bis zur markierung auf der welle verschieben. Die manschetten dürfen in eingebautem zustand weder gedehnt noch gestaucht werden. Daher folgende maße "l" beachten:

*) Faltenbalgwulst muß in der gelenkwellen-vertiefung liegen.

• Manschette am kleinen durchmesser mit einem kleinen schraubendreher kurz anheben, damit ein druckausgleich erfolgt. Dann manschettenband spannen und sichern.
• Gelenkwelle einbauen.
