Nissan Micra (2002) - Reparaturanleitung: Unterbrecherkontakt ersetzen
Micra-generation I (1,0-l-motor)
Im laufe der zeit bilden sich an den unterbrecherkontaktflächen
abbrandstellen, die sich als kleine höcker und krater
bemerkbar machen. Außerdem nutzt sich das kunststoffgleitstück
ab. Dadurch verringert sich der kontaktabstand.
Die folge ist ein zu schwacher zündfunken. Der kontaktabstand
ist im rahmen der wartung zu prüfen und gegebenenfalls
zu korrigieren. Bei entsprechendem verschleiß der unterbrecherkontakte
ist der unterbrecher zu ersetzen.
Ausbau
- Zündung ausschalten.
- Verteilerkappe abnehmen und zur seite legen. Dazu 2
sicherungsklammern seitlich am verteiler mit schraubendreher
von der kappe abhebein.
- Verteilerläufer mit der hand von der verteilerwelle abziehen.
Achtung: die befestigungsteile dürfen nicht in den zündverteiler
fallen, andernfalls muß der zündverteiler ausgebaut
und das teil herausgeholt werden.
- Kurbelwelle durchdrehen, bis ein nocken der zündverteilerwelle
die unterbrecherkontakte so weit wie möglich
geöffnet hat. Kurbelwelle drehen.

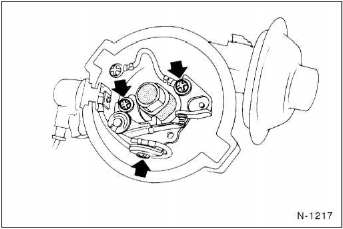

- Befestigungsschrauben herausschrauben.
- Niederspannungskabel abziehen und unterbrecherkontakt
herausnehmen.
Einbau
- Unterbrecherkontakt einsetzen und befestigungsschrauben
eindrehen.
- Kabel aufstecken.
- Nockengleitbahn und kunststoffgleitstück hauchdünn mit
zündverteilerfett schmieren. Das fett liegt in der regel
dem kontaktsatz bei, ansonsten bosch-zündverteilerfett
verwenden.
Achtung: versehentlich auf die kontaktflächen gebrachtes
öl oder fett sorgsam entfernen, sonst springt der motor nicht
an. Zum entfernen kann saugfähiges papier, zum beispiel
löschpapier, verwendet werden.
- Kontaktabstand (schließwinkel) einstellen und befestigungsschrauben
anziehen.
- Verteilerläufer aufstecken. Durch leichtes hin- und herdrehen
des läufers prüfen, ob er in die verteilerwelle eingerastet
ist.
- Verteilerkappe aufsetzen, dabei muß die nase in die nut
am rand des verteilers eingreifen. Sicherungsklammern
aufdrücken.
Bei der elektronischen zündanlage kann die zündspannung
bis zu 30 kv (kilovolt) betragen. Unter ungünstigen umständen,
zum beispiel bei feuchtigkeit im motorraum, können
sp ...
Micra-generation I (1,0-l-motor)
Für eine exakte einstellung des unterbrecherkontaktes benutzen die werkstätten ein schließwinkel-meßgerät. Dieses gerät bietet auch de ...
