Opel Meriva B (2015) - Betriebsanleitung: Elektrische Anlage
Sicherungen
Ersatz entsprechend der Beschriftung auf der defekten Sicherung durchführen.
Das Fahrzeug verfügt über drei Sicherungskästen:
- im vorderen linken Bereich des Motorraums
- in Linkslenkern im Innenraum hinter dem Staufach bzw. in Rechtslenkern hinter dem Handschuhfach
- unter einer Abdeckung auf der linken Seite im Laderaum
Vor Auswechseln einer Sicherung betreffenden Schalter und Zündung ausschalten.

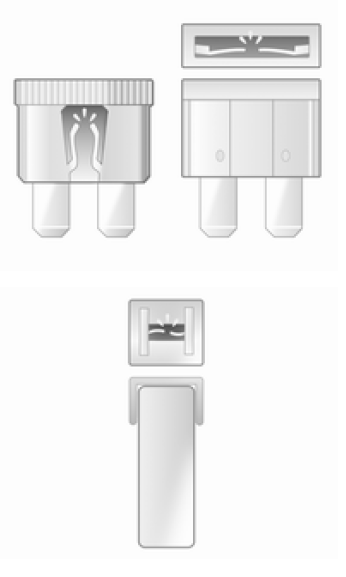

Eine defekte Sicherung ist am durchgebrannten Schmelzfaden erkennbar.
Sicherung nur dann ersetzen, wenn die Ursache für die Störung behoben wurde.
Einige Funktionen können durch mehrere Sicherungen abgesichert sein.
Sicherungen können auch ohne Vorhandensein einer Funktion eingesteckt sein.

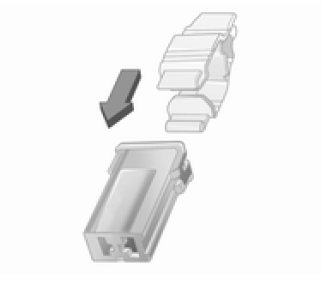

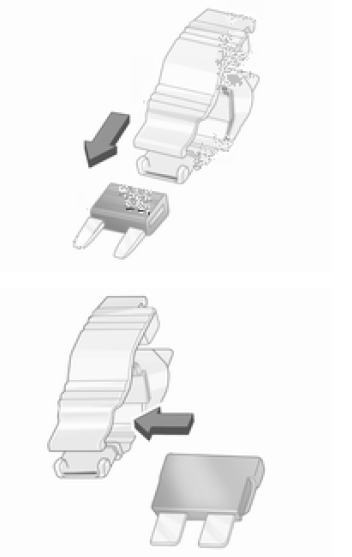

Sicherungszieher Im Sicherungskasten des Motorraums kann ein Sicherungszieher untergebracht sein.
Sicherungszieher von oben oder seitlich auf die verschiedenen Ausführungen von Sicherungen stecken und Sicherung herausziehen.

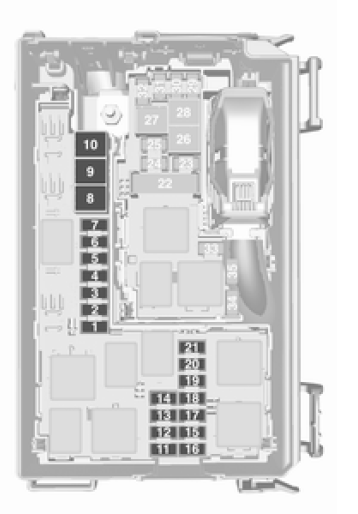

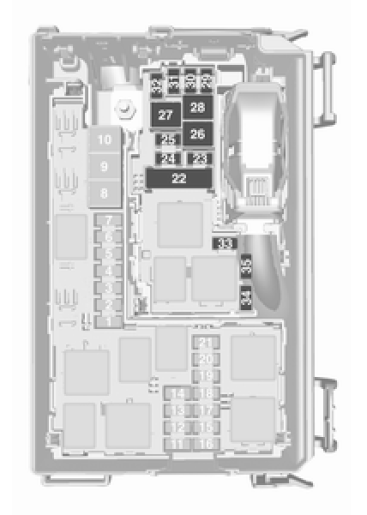

Sicherungskasten im Motorraum

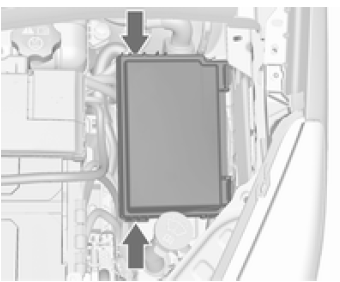

Der Sicherungskasten befindet sich im vorderen linken Bereich des Motorraums.
Abdeckung lösen, anheben und abnehmen.
Nach dem Austausch durchgebrannter Sicherungen den Sicherungskasten schließen und den Deckel hineindrücken, bis er einrastet.
Bei nicht richtig geschlossenem Sicherungskasten kann es zu Funktionsstörungen kommen.
- Anlasser
- -
- Kraftstofffilter/Kühlung
- Hupe
- Klemme 30
- Motorsteuergerät/Getriebesteuergerät
- Nebelscheinwerfer
- Motorkühlung
- Motorkühlung
- Unterdruckpumpe
- Zündung/Vorglühen
- Leuchtweitenregulierung
- Klimaanlage/Klemme 15
- Getriebesteuergerät
- Fernlicht rechts
- Fernlicht links Nr. Stromkreis
- Motorsteuergerät
- Motorsteuergerät/Klemme 15
- Airbag
- Motorsteuergerät
- Motorsteuergerät/Klemme 87
- Elektrische Parkbremse
- Reifenreparaturset
- Kraftstoffpumpe
- ABS
- Heckscheibenheizung
- ABS
- Innengebläse
- Zigarettenanzünder
- Klimaanlage
- Fensterheber vorn links
- Fensterheber vorn rechts
- Spiegelheizung
- ABS
- Airbag
Sicherungskasten in der Instrumententafel

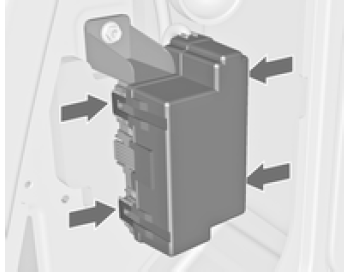

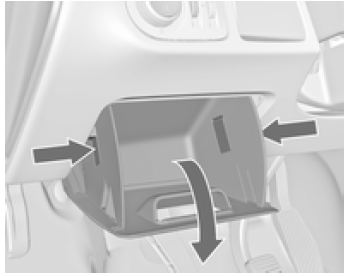

In Linkslenkern befindet sich der Sicherungskasten hinter dem Staufach in der Instrumententafel.
Fach öffnen, die Schließzungen zusammendrücken, Fach nach unten klappen und herausnehmen.

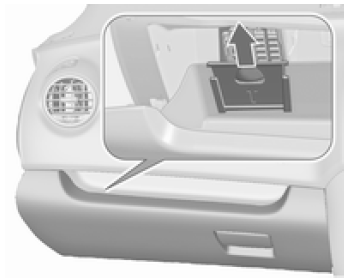

In Rechtslenkern befindet sich der Sicherungskasten hinter einer Abdeckung im Handschuhfach. Das Handschuhfach öffnen, den Deckel nach oben ziehen und abnehmen.
- Radio
- Display/Instrument/Telefon
- Radio
- Zündschalter/Wegfahrsperre
- Windschutzscheiben-/Heckscheibenwaschanlage
- Zentralverriegelung/Hecktür
- Zentralverriegelung
- Display/Instrument/Telefon
- Lenkradheizung
- Entriegelung Tür links hinten
- Entriegelung Tür rechts hinten
- Innenleuchte
- Regensensor/Innenspiegel/ Außenspiegel
- -

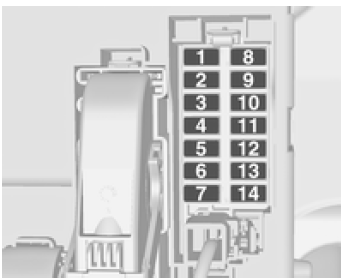

Sicherungskasten im Laderaum

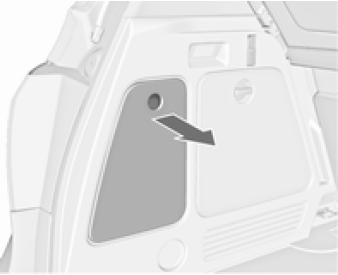

Der Sicherungskasten befindet sich auf der linken Seite im Laderaum hinter einer Abdeckung. Abdeckung entfernen.
Die vier Haltezungen lösen und die Abdeckung abnehmen.
- Adaptives Fahrlicht
- -
- -
- -
- -
- Elektrische Fensterbetätigung hinten rechts
- Adaptives Fahrlicht
- Anhängermodul/Anhängersteckdose
- Lendenwirbelstütze links
- Elektrische Fensterbetätigung hinten links
- Einparkhilfe
- Elektrisches Sonnenrollo
- -
- Vordersitzheizung
- Anhängermodul
- Lendenwirbelstütze rechts
- -
