Nissan Micra (2002) - Reparaturanleitung: Radlager aus- und einbauen

Micra-generation I

Die laufringe des zweigeteilten radlagers sitzen bei diesen fahrzeugen direkt in der bremstrommel. Nach jedem radlagereinbau muß das lagerspiel an der achsmutter eingestellt werden.

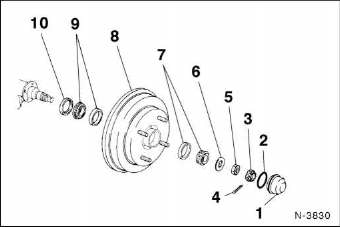

Übersicht radlager

1 - Nabendeckel; 2 - o-ringdichtung; 3 - kronensicherung; 4 - sicherungssplint; 5 - einstellmutter; 6 - scheibe; 7 - außenlager; 8 - bremstrommel; 9 - innenlager; 10 - öldichtring. Hinweis: dichtungen und sicherungssplint nach jedem ausbau ersetzen.

Ausbau

• Bremstrommel ausbauen.
• Lose radlagerteile abnehmen.
• Lagerlaufringe abwischen und sichtprüfen. Bei beanstandungen oder sichtbarem verschleiß muß das komplette lager ersetzt werden. Das lager nicht unnötig zerlegen, wenn es nicht erforderlich ist.
• Öldichtring abhebein.

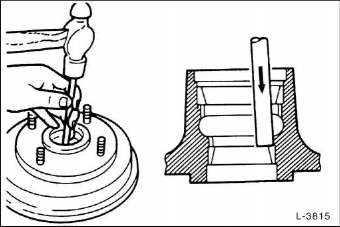

• Beide lageraußenringe mit einem messingdorn austreiben.

  Dabei dorn kreisförmig an verschiedenen stellen ansetzen, um ein verkanten der laufringe zu verhindern.

  Achtung: keinen stahldorn verwenden, damit sich kein grat am laufringsitz bilden kann.

• Lagerinnenring bei verschleiß mit einem handelsüblichen abzieher vom achsstummel abziehen.

Einbau

• Radlager immer als satz (innen- und außenlaufring sowie wälzkörper) erneuern, auch wenn anscheinend nur ein laufring beschädigt ist.
• Achsstummel auf beschädigung und verschleiß sichtprüfen, gegebenenfalls gesamten hinterachskörper erneuern.

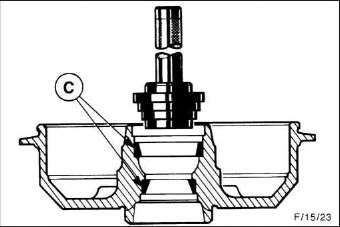

• Lagerlaufringe -c- mit hammer und messingdorn gleichmäßig bis zum anschlag eintreiben. Besser ist die verwendung einer standpresse, falls vorhanden, mit einem stempel entsprechenden durchmessers.
•  Kegelrollenlager mit radlagerfett (lithiumfett) füllen.
•  Inneres lager einsetzen.
•  Neuen öldichtring mit einer ebenen platte gleichmäßig einpressen, nicht direkt mit einem hammer auf den dichtring schlagen.
•  Dichtring mit radlagerfett bestreichen.
•  Bremstrommel einbauen und dabei auch äußeres kegelrollenlager einsetzen.
•  Radlagerspiel einstellen.
•  Rad anschrauben, dabei auf markierung zur radnabe achten. Fahrzeug ablassen und radmuttern mit 100 nm über kreuz festziehen.
