Nissan Micra (2002) - Reparaturanleitung: Der Zylinderkopf - Motor - Nissan Micra (2002)Nissan Micra (2002) - Reparaturanleitung: Der Zylinderkopf

Nissan Micra (2002) - Reparaturanleitung / Motor / Der Zylinderkopf

Micra-generation I

Nissan Micra - Micra-generation

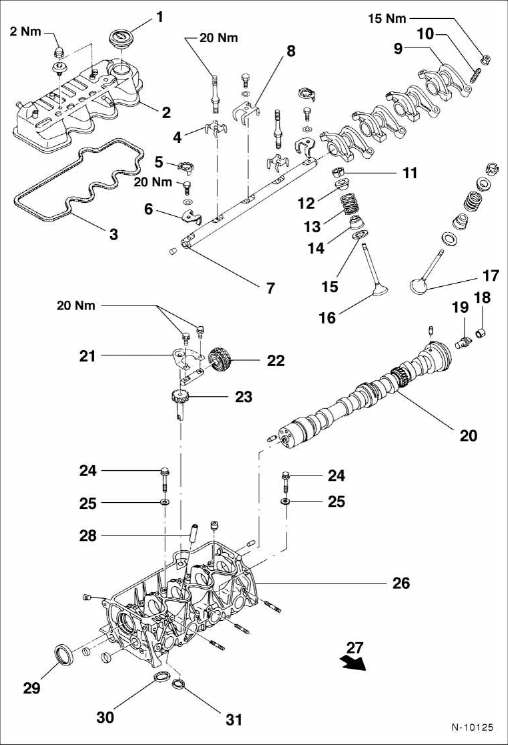

  1. Öleinfüll-verschlußdeckel
  2. zylinderkopfdeckel
  3.  zylinderkopfdeckeldichtung immer ersetzen.
  4. Kipphebel-federblech
  5.  sicherungsblech immer ersetzen.
  6.  Kipphebelachsen-halteblech
  7.  kipphebelachse darauf achten, daß die vordere kipphebelachsen-markierung zum zahnriemen zeigt.
  8.  Mittleres kipphebelachsen-halteblech
  9. kipphebel
  10.  ventilspiel-einstellschraube
  11.  kegelstück
  12.  ventilfederteller
  13.  ventilfeder
  14.  ventilschaftabdichtung immer ersetzen.
  15. Sitzring für ventilfeder
  16. einlaßventil
  17. auslaßventil
  18.  nockenwellen-haltestück
  19.  kegelverschluß
  20. nockenwelle
  21.  halteblech auf einbaurichtung achten.
  22.  Öipumpen-zwischenrad
  23.  ölpumpen-antriebsrad
  24.  zylinderkopfschrauben alle schrauben in 3 durchgängen lösen und in 3 durchgängen festziehen.
  25. Unterlegscheibe
  26. zylinderkopf
  27.  pfeil zeigt in fahrtrichtung nach
  28.  ventilführung
  29.  nockenwellen-dichtring immer ersetzen.
  30.  Ventilsitzring (einlaß)
  31.  ventilsitzring (auslaß)
Zustand des zahnriemens prüfen
Falls folgende mängel festgestellt werden, zahnriemen grundsätzlich ersetzen:  kühlflüssigkeit oder motoröl auf dem zahnriemen. Ursache dafür sind in der re ...

Zylinderkopf aus- und einbauen / Zylinderkopfdichtung erneuern
Micra-generation I Achtung: allgemeingültige arbeiten sind bei der beschreibung für den motor ab '93 nachzulesen. Ausbau Batterie-massekabel (-) von der batterie abklemmen. Ach ...
